1.8 Grad NEMA 23 Schrittmotor 0,36N.M 1,68A Für
Präzision, hohe Zuverlässigkeit, einfache Steuerung und energiesparende Motoren für verschiedene industrielle und kommerzielle Anwendungen.
Medizinische Ausrüstung, Automatisierungsausrüstung, Roboter, Textilmaschinen.
Eigenschaften:
-
Bipolare oder einpolare Versionen verfügbar
-
Hybride Schrittfahrzeugkonstruktion
-
Erhältlich in Ein- oder Doppelwellenversionen
-
CE- und RoHS-Genehmigung
-
Anpassungen auf Anfrage

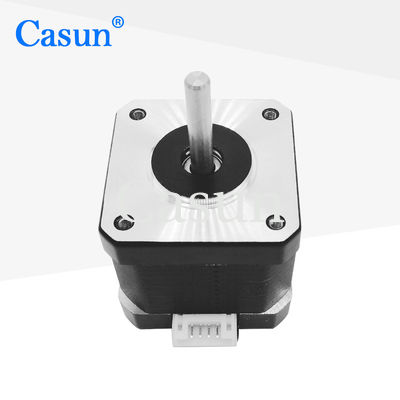

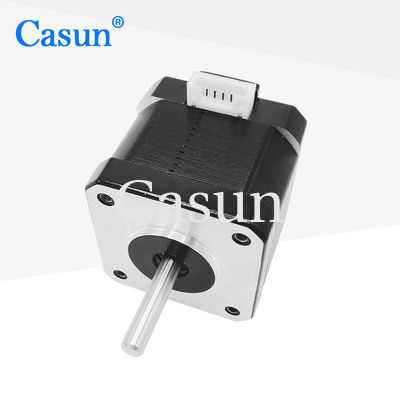

Aussehen
Abmessungen
Motorspezifikationen
Stiefengel
|
10,8 °
|
Rahmengröße
|
42 mm
|
Anzahl der Phasen
|
Phase 2
|
Nennstrom
|
1.68 A
|
Haltemoment
|
360 mNm
|
Widerstand
|
1.65 Ohm
|
Induktivität
|
3.2 mH
|
Rotor Trägheit
|
57 g/cm2
|
Motorgewicht
|
0.24 kg
|
Anzahl der Leads
|
4
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Verschlüsselung
|
Bremse
|
Getriebe
|
Schacht
|
|
|
|
|
Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
