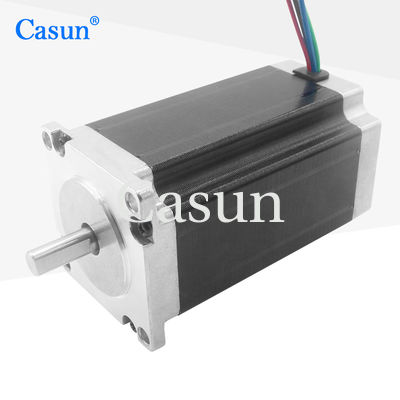

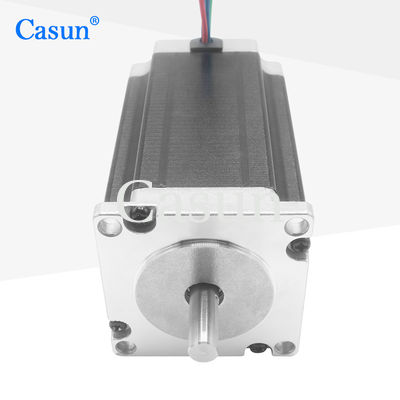

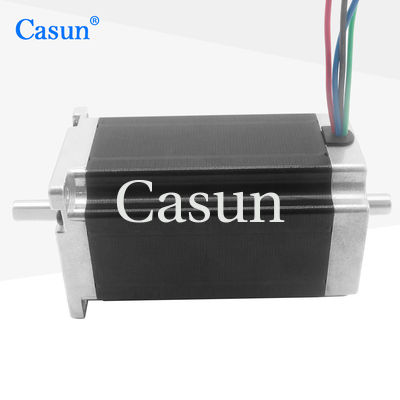

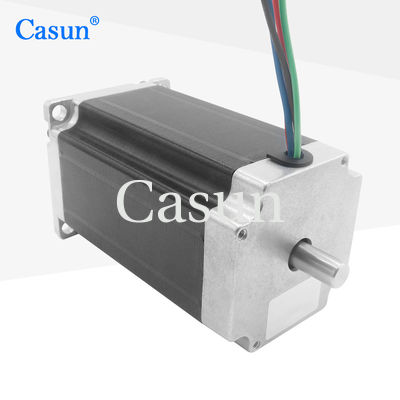

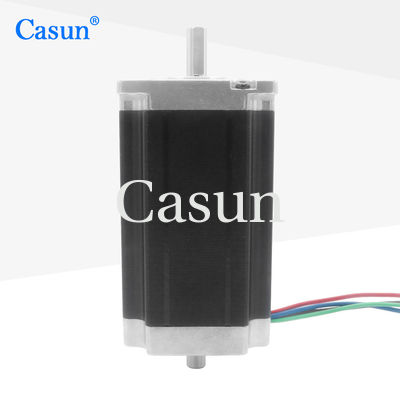

57x57x100mm NEMA 23 Schrittmotor Doppelwelle 4.2A als Automatisierungssystem
Die Struktur ist relativ einfach, ohne anfällige Komponenten wie Bürsten und Sammlerringe, was zu einer längeren Lebensdauer führt.
Sehr geeignet für Bereiche, die eine vielfältige Bewegungssteuerung erfordern, wie z. B. Automatisierungssysteme und Robotersteuerung.
Eigenschaften:
-
Hochdrehmoment und hohe Präzision
-
Maßgeschneiderte Dienstleistungsoptionen
-
Wir verfügen über Expertise in Antriebslösungen
-
Wir sind seit 12 Jahren in China tätig und haben mehr als 800 Kunden bedient.
-
Ihr Kauf beinhaltet eine zehnjährige Garantie, die Vertrauen gewährleistet
Motorspezifikationen
Stiefengel
|
10,8 °
|
Rahmengröße
|
57 mm
|
Anzahl der Phasen
|
Phase 2
|
Nennstrom
|
4.2 A
|
Haltemoment
|
2.6 N.m.
|
Widerstand
|
0.64 Ohm
|
Induktivität
|
2.25 mH
|
Rotor Trägheit
|
650 g/cm2
|
Motorgewicht1
|
10,3 kg
|
Anzahl der Leads
|
4
|
Verbindung
|
Bipolar
|
Aussehen
Abmessungen
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Länge |
TYpe der Welle |
Nennstrom |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
0.6 N.m. |
10,8° |
41 mm |
D Welle 21 mm |
1.0A |
| Die Bezeichnung der Beförderung ist die Beförderung der Beförderung. |
1.1 N.m. |
10,8° |
54 mm |
D Welle 21 mm |
3.0A |
| Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
2.0N.m |
10,8° |
76 mm |
D Welle 21 mm |
3.0A |
| Die Bezeichnung des Herstellers ist: |
2.5 N.m. |
10,8° |
83 mm |
D Welle 21 mm |
3.0A |
| Die in Absatz 1 genannten Bedingungen gelten nicht. |
3.0N.m |
10,8° |
100 mm |
D Welle 20 mm |
3.0A |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Verschlüsselung
|
Bremse
|
Getriebe
|
Schacht
|
|
|
|
|
Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
