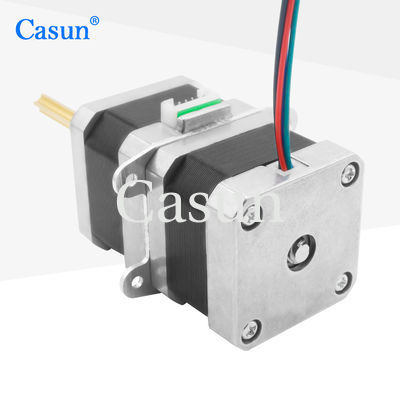

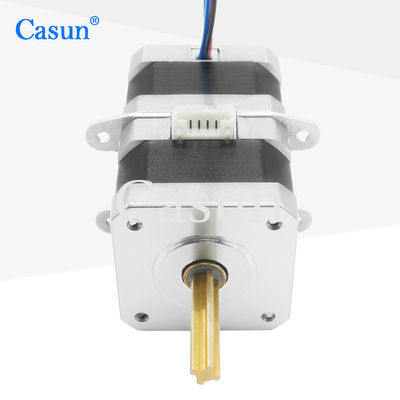

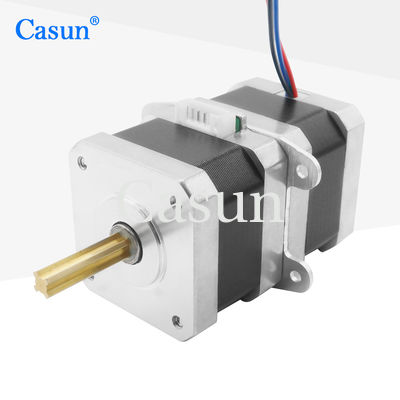

NEMA 17 Doppelschicht-linearer Schrittmotor 12V mit Präzisionspositionierung

NEMA 17 Doppelschicht-linearer Schrittmotor 12V mit Präzisionspositionierung

Markenbezeichnung:	Casun
Modellnummer:	S42-02
Moq:	1 Stk
Preis:	$11-$15
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

280mN.m

Aktuell:

0,4a

Motorlänge:

34MM

Schlaganfall:

0 bis 37

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Doppelschicht-lineare Schrittmotor

Linearer Schrittmotor NEMA 17

Lineare Schrittmotorpräzisionsposition

Produkt-Beschreibung

NEMA 17 Doppellagen-Schrittmotor 12V mit präziser Positionierung

Der NEMA 17 Doppellagen-Schrittmotor arbeitet mit 12V und bietet außergewöhnliche Präzisionspositionierungsfähigkeiten. Dieser Doppellagen-Schrittmotor erreicht eine präzise Dreh- und Positionssteuerung und ist somit ideal für Automatisierungsanwendungen.

Unternehmensvorteile

Seit 12 Jahren in China tätig, über 800 Kunden bedient
Händler gesucht!
Lieferung mehrerer internationaler Zertifizierungen für High-Tech- und Elektronikindustrieausrüstungen
Spezialisiert auf Antriebslösungen
Expertise in Forschung, Entwicklung und Produktion

Motordaten

Spezifikation	Wert
Schrittwinkel	1,8°
Rahmengröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	0,4 A
Haltemoment	280 mN.m
Widerstand	30 Ohm
Induktivität	37 mH
Rotorträgheit	38 g-cm²
Motorgewicht	0,4 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Aussehen

Abmessungen

Betriebsspezifikationen

Parameter	Spezifikation
Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Submodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13 N.m	1,8°	20 mm	D-Welle - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	D-Welle - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	D-Welle - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	D-Welle - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	D-Welle - 24 mm	2,1 A

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Angebot anfordern

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" oben, um uns Ihre Anforderungen mitzuteilen.
