Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 42SHD4419-24Q |

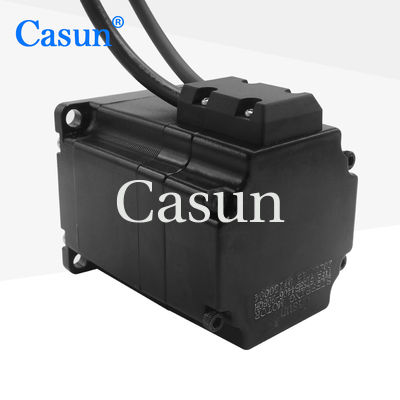

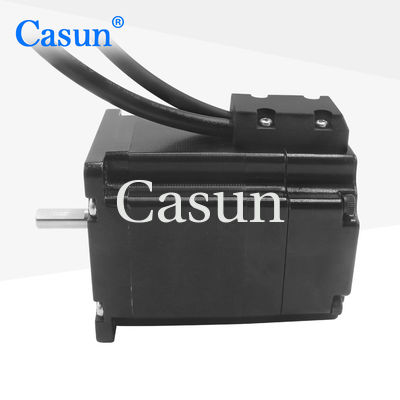

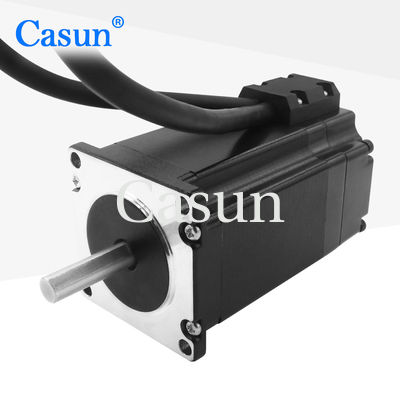

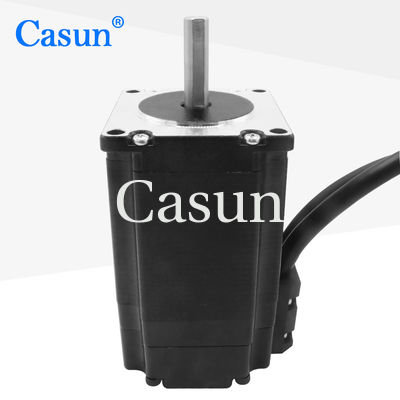

1. 8 Grad Casun Schrittmotor mit geschlossener Schleife 1200mN.M 57x54mm Schrittmotor mit Nema 23 Schrittmotor Controller
Anpassbarer Nema 23 Schließschleifmotor mit 1200mN.M Haltspuls und CE-Zulassung
Nema23 Schaltkreislauf-Schrittmotor 1200mN.m 4.2Amp mit Encoder
Drehmoment: Das Drehmoment des Motors beträgt 1200 mN.m (Millinewtonmeter).
Strom: Der Motor arbeitet mit einem Nennstrom von 4,2 A (Ampere). Dies gibt den maximalen Strom an, den der Motor während des normalen Betriebs ohne Überhitzung bewältigen kann.
Encoder: Der Motor ist mit einem Encoder ausgestattet, einem Gerät, mit dem die Position und Geschwindigkeit der Motorachse gemessen werden.die eine geschlossene Steuerung ermöglichtDieses Feedback ermöglicht eine bessere Genauigkeit und Kontrolle der Motorposition.
Nema23: Nema23 ist eine von der National Electrical Manufacturers Association (NEMA) definierte Standardgröße für den Motorrahmen, die die physikalischen Abmessungen und Montageoberflächen des Motors angibt.Nema23-Motoren haben einen Flansch von 2.3 Zoll (57,1 mm) und werden häufig in verschiedenen Anwendungen verwendet.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
57 mm |
Anzahl der Phasen
|
2. Phase |
Nennstrom
|
4.2Amp |
Haltemoment
|
1200 mN.m. |
Widerstand
|
1.2hm |
Induktivität
|
20,8 mH |
Rotor Trägheit
|
72 g-cm2 |
Motorgewicht
|
00,68 kg |
Encoder Pulse
|
1240 PPS |
Verbindung
|
Bipolar |
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Verschlüsselung
kann angepasst werden
Spannung: 5 V
Ausgabe: A + A - B + B -
Modell | Haltemoment | Schrittwinkel | Länge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
