Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 42SHD4419-24Q |

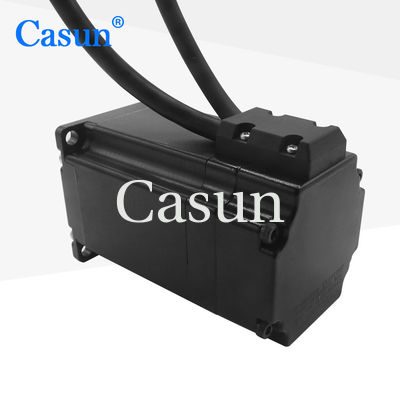

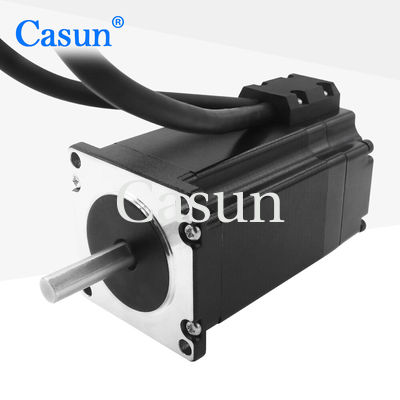

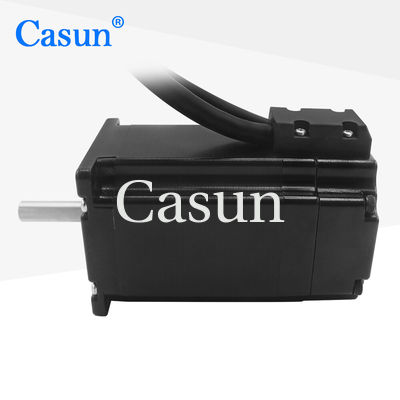

1. 8 Grad Casun Schrittmotor 2400mN.M 57x76mm Schrittmotor mit Nema 23 Schrittmotor Controller
Nema23 Schaltschrittmotor 240mN.m 3Amp mit Encoder
Nema 23 ist eine Standardspezifikation für Schrittmotoren, die die Montageabmessungen definiert.Nema 23 Motoren werden häufig in verschiedenen Anwendungen verwendet, die ein moderates Drehmoment und eine genaue Positionierung erfordern.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
57 mm |
Anzahl der Phasen
|
2. Phase |
Nennstrom
|
3 Ampere |
Haltemoment
|
240 mN.m. |
Widerstand
|
3.3hm |
Induktivität
|
20,8 mH |
Rotor Trägheit
|
72 g-cm2 |
Motorgewicht
|
1 kg |
Encoder Pulse
|
1240 PPS |
Verbindung
|
Bipolar |
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Verschlüsselung
kann angepasst werden
Spannung: 5 V
Ausgabe: A + A - B + B -
Modell | Haltemoment | Schrittwinkel | Länge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
