Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 86SHD4317-37QH |

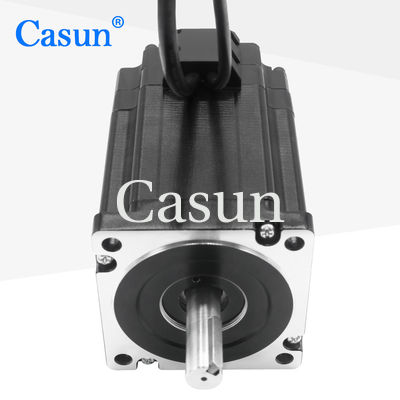

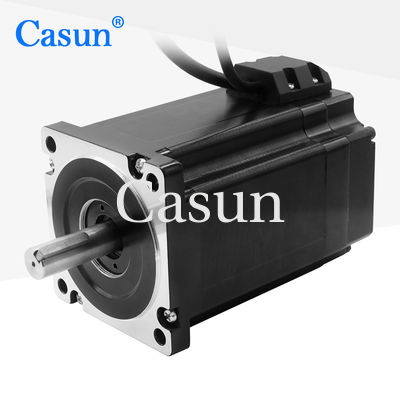

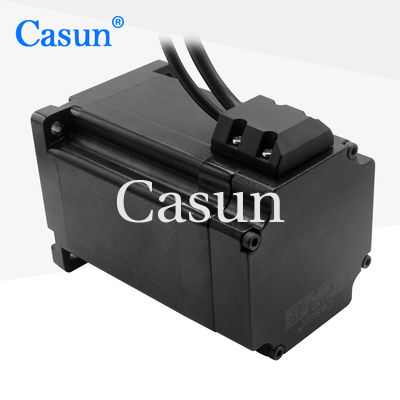

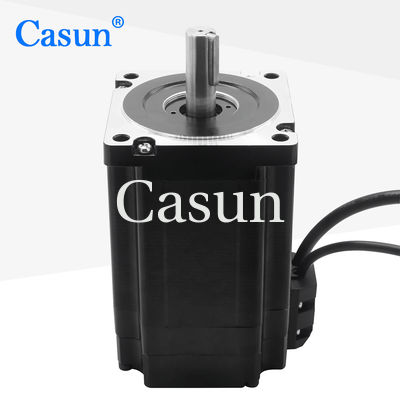

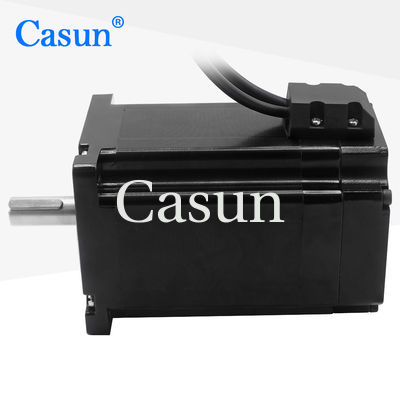

Nema 34 Schaltschrittmotor 8.5Nm 6.0A mit CE für industrielle Automatisierungsgeräte
Das geschlossene Steuerungssystem kann durch die Erkennung von Bewegungszustand und Positionsinformationen äußeren Störungen und Fehlern entgegenwirken.
Kompatibel mit bestehenden Schrittmotorsteuerungssystemen mit offenem Schleife.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
86 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
6.0 A |
Haltemoment |
8.5 N.m |
Widerstand |
0.54 Ohm |
Induktivität |
50,0 mH |
Rotor Trägheit |
2700 g-cm2 |
Motorgewicht |
30,8 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Länge | TYpe der Welle | Nennstrom |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 0.6 N.m. | 10,8° | 41 mm | D Welle 21 mm | 1.0A |
Die Bezeichnung der Beförderung ist die Beförderung der Beförderung. | 1.1 N.m. | 10,8° | 54 mm | D Welle 21 mm | 3.0A |
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. | 2.0N.m | 10,8° | 76 mm | D Welle 21 mm | 3.0A |
Die Bezeichnung des Herstellers ist: | 2.5 N.m. | 10,8° | 83 mm | D Welle 21 mm | 3.0A |
Die in Absatz 1 genannten Bedingungen gelten nicht. | 3.0N.m | 10,8° | 100 mm | D Welle 20 mm | 3.0A |
