Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 42SHD4419-24Q |

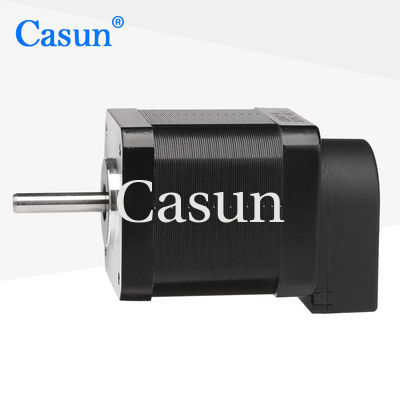

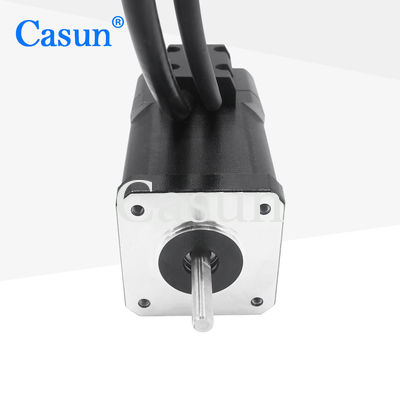

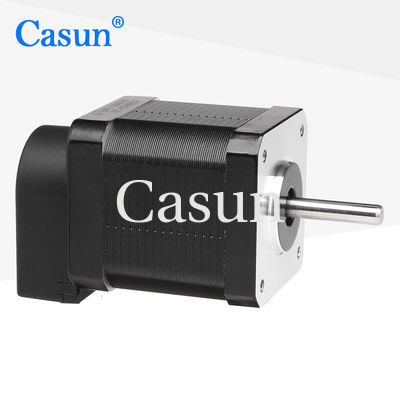

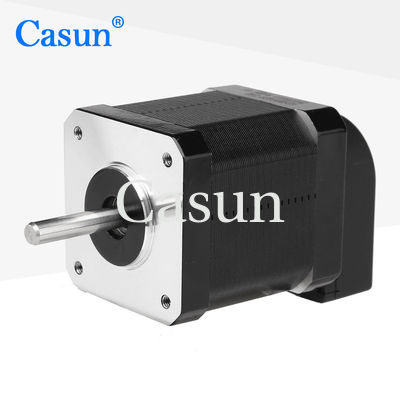

1. 8 Grad Casun Schrittmotor 440mN.M 42x48mm Schrittmotor mit Nema 17 Schrittmotor Controller
Nema17 Schaltschrittmotor 440mN.m 1.68Amp mit Encoder
Der von Ihnen erwähnte Casun Schrittmotor ist ein spezifisches Modell mit folgenden Spezifikationen:
Schrittwinkel: 1,8° pro Schritt
Haltemoment: 440mN.m.
Größe: 42x48 mm
Dieser Schrittmotor ist für eine präzise Positionierung und Steuerung konzipiert.Der Schrittwinkel von 1,8 Grad bedeutet, dass sich der Motor mit jedem Schritt um 1,8 Grad bewegt.Diese feinere Auflösung ermöglicht eine genauere Positionierung im Vergleich zu Motoren mit größeren Schrittwinkeln.
Das Haltemoment von 340 mN.m gibt die Fähigkeit des Motors an, seine Position zu halten, wenn er nicht in Bewegung ist.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
42 mm |
Anzahl der Phasen
|
Phase 4 |
Nennstrom
|
1.68 Ampere |
Haltemoment
|
440 mN.m. |
Widerstand
|
3.3hm |
Induktivität
|
20,8 mH |
Rotor Trägheit
|
72 g-cm2 |
Motorgewicht
|
0.38 kg |
Encoder Pulse
|
400PPR |
Verbindung
|
Bipolar |
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Verschlüsselung
kann angepasst werden
Spannung: 5 V
Ausgabe: A + A - B + B -
Modell | Haltemoment | Schrittwinkel | Länge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
