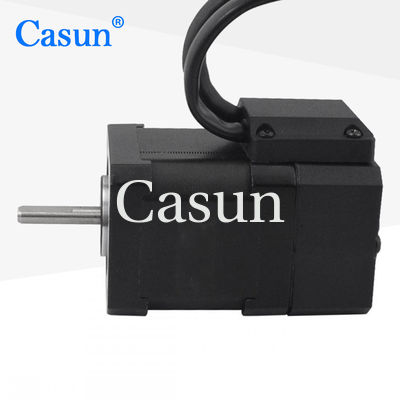

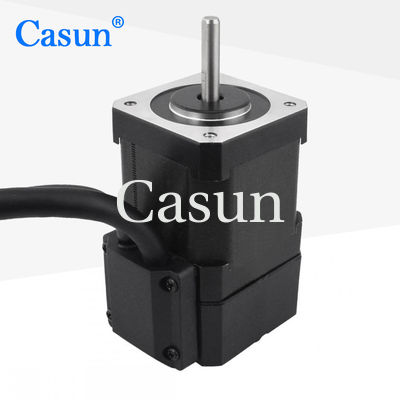

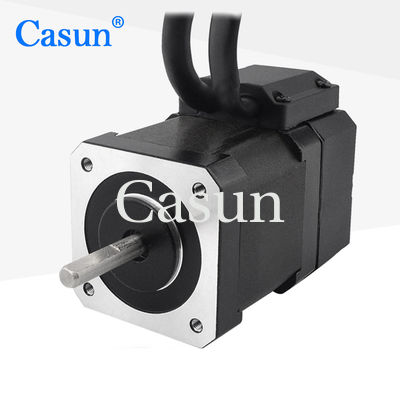

0.9 Grad 400 Ppr Encoder Schrittmotor 440mN.M 42x48mm Schließschleife Nema 17

0.9 Grad 400 Ppr Encoder Schrittmotor 440mN.M 42x48mm Schließschleife Nema 17

Markenbezeichnung:	Casun
Modellnummer:	42SHD4602-20Q
Moq:	1 Stk
Preis:	$15.54-$30.94
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Strom / Phase:

1.68 Ampere

Haltemoment:

440mN.m

Motorlänge:

48mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

0.9 Stufen-Encoder-Schrittmotor

440mN.M Encoder Schrittmotor

Schrittmotor 4 für den Schließschleifencoder

Produkt-Beschreibung

0,9 Grad 400 PPR Encoder Schrittmotor 440mN.M 42x48mm Closed Loop Nema 17

0,9 Grad Casun Closed Loop Schrittmotor 440mN.M 42x48mm Schrittmotor mit Nema 17 Schrittmotor Controller.

Dieser Nema17 Closed Loop Schrittmotor bietet präzise Positionierung und Steuerung mit einem Schrittwinkel von 0,9 Grad, was eine genauere Positionierung im Vergleich zu Motoren mit größeren Schrittwinkeln ermöglicht. Das Haltemoment von 440mN.m gewährleistet eine zuverlässige Leistung ohne Schrittverluste.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Verfügbar in ein- oder doppelwelligen Versionen
CE und RoHS geprüft
Sonderanfertigungen auf Anfrage

Abmessungen

Motordaten

Spezifikation	Wert
Schrittwinkel	1,8°
Rahmengröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,68 Ampere
Haltemoment	440mN.m
Widerstand	1,65 Ω
Induktivität	4,8mH
Rotorträgheit	72g-cm²
Motorgewicht	0,38 kg
Encoder-Impulse	400PPR
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Parameter	Spezifikation
Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Encoder

Parameter	Spezifikation
Spannung	5V
Ausgang	A + A - B + B -
Sonderanfertigung	Verfügbar

Submodelle

Modell	Haltemoment	Schrittwinkel	Länge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle - 24mm	2,1A

Optionen für Sonderanfertigungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
