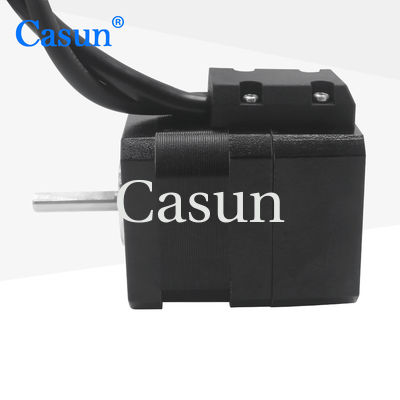

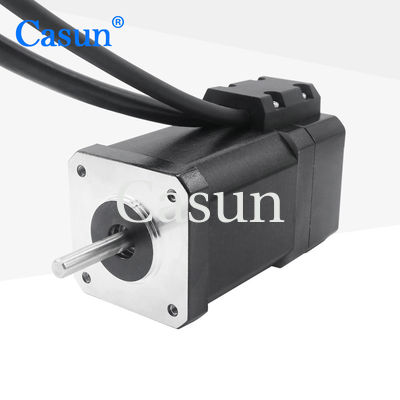

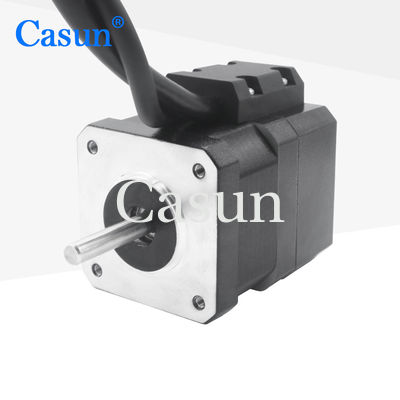

360mN.M 42x40mm Schließschleifer-Schrittmotor Nema 17 mit 1000 Ppr-Coder für Automatisierungsausrüstung

360mN.M 42x40mm Schließschleifer-Schrittmotor Nema 17 mit 1000 Ppr-Coder für Automatisierungsausrüstung

Markenbezeichnung:	Casun
Modellnummer:	42SHD4260-22Q
Moq:	1 Stk
Preis:	$15.54-$30.94
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Strom / Phase:

1.65Amp

Haltemoment:

360mN.m

Motorlänge:

40mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

360mN.M Schließschleifer-Schrittmotor

Schließschleifer-Schrittmotor Nema 17

Produkt-Beschreibung

360mN.M 42x40mm Schrittmotor mit geschlossenem Regelkreis Nema 17 mit 1000 PPR Encoder

Casun Schrittmotor mit geschlossenem Regelkreis 360mN.M 42x40mm Schrittmotor mit Nema 17 Schrittmotor-Controller. Dieser Encoder-Schrittmotor verfügt über ein Haltemoment von 360mN.m und ist für Anwendungen in der Automatisierungstechnik konzipiert.

Das Design mit geschlossenem Regelkreis beinhaltet einen Rückkopplungsmechanismus zur Gewährleistung einer präzisen Positionierung, während der dedizierte Schrittmotor-Controller eine präzise Steuerung von Geschwindigkeit, Richtung und Position bietet.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Verfügbar in Versionen mit einfacher oder doppelter Welle
CE und RoHS-zertifiziert
Sonderanfertigungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Baugröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,65 Ampere
Haltemoment	360mN.m
Widerstand	0,72 Ohm
Induktivität	1,44 mH
Rotor-Trägheit	57 g-cm²
Motorgewicht	0,28 kg
Encoder-Impulse	1000 PPR
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Encoder

Spannung	5V
Ausgang	A + A - B + B -

Submodelle

Modell	Haltemoment	Schrittwinkel	Länge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle - 24mm	2,1A

Sonderanfertigungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen

Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle
