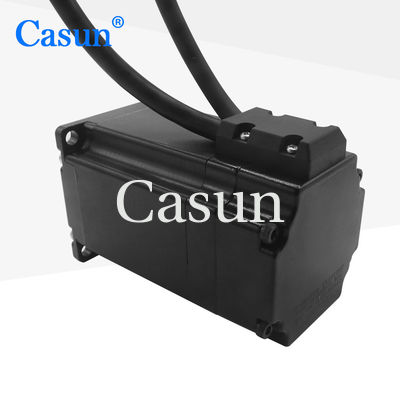

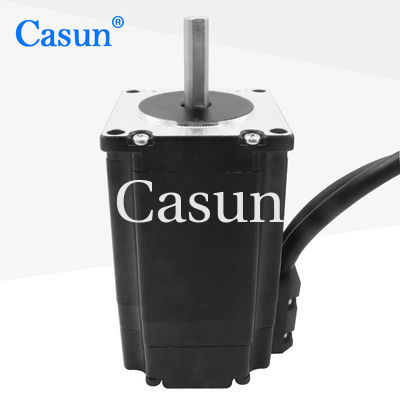

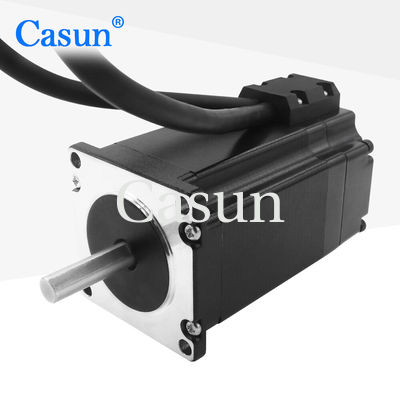

NEMA 23 1750mN.m Schrittmotor-Kits mit Encoder für CNC-Maschinen
Schrittmotor mit Schließschleife 1750mN.M Nema23 Schrittmotor mit Encoder für Automatisierungsausrüstung
Ein geschlossener Schrittmotorsystem umfasst in der Regel einen Encoder, der dem Steuergerät Feedback gibt und es ermöglicht, die Position des Motors in Echtzeit zu überwachen und anzupassen.Dies hilft, Positionsfehler zu beseitigen und sorgt für eine genaue Positionierung in CNC-Maschinen (Computer Numerical Control).
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
86 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
4.2 A |
Haltemoment |
1750 mN.m. |
Widerstand |
1.5 Ohm |
Induktivität |
15 mH |
Rotor Trägheit |
460 g-cm2 |
Motorgewicht |
1 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Betrieb Drehmoment |
Bewertet Strom |
Widerstand pro Phase |
Induktivität pro Phase |
Zurückhalten Drehmoment |
Rotor Trägheit |
Blei Draht |
Motor Länge |
mN.m | Eine | Ohm | mH | mN.m | g.cm2 | - Nein. Ich weiß nicht. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
