Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 42SHD0216-16PH-HP42 |

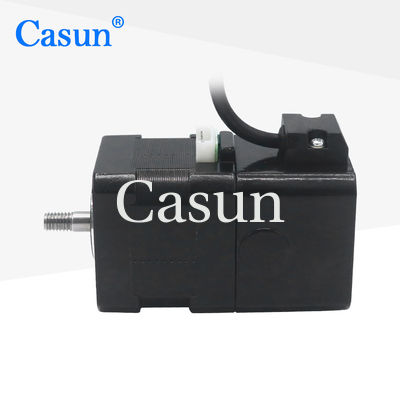

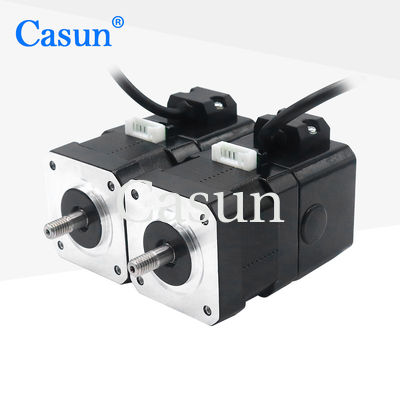

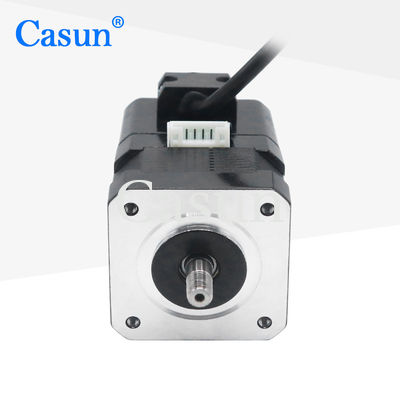

NEMA 17 Schrittmotor mit Encoder 42*42*40mm 12V Gleichstrom 4 Drähte für Roboter
Durch den Hinzufügen eines Encoders ist es einfacher, Fehler im Schrittmotor zu erkennen und Korrekturmaßnahmen zur Verbesserung der Genauigkeit des Systems zu ergreifen.
Encoder können helfen, die Bewegung von Schrittmotoren zu glätten, wodurch die Möglichkeit von Vibrationen und Resonanz verringert wird.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
42 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
1.0 A |
Haltemoment |
418m |
Widerstand |
4.5 Ohm |
Induktivität10 |
mH |
Rotor Trägheit |
57 g/cm2 |
Motorgewicht |
0.24 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
