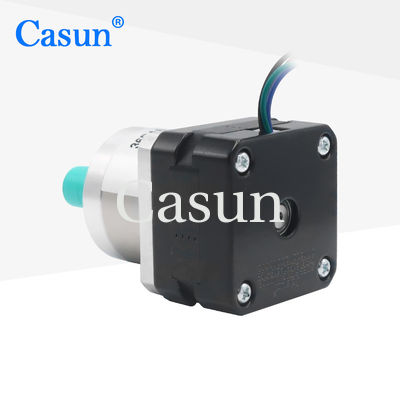

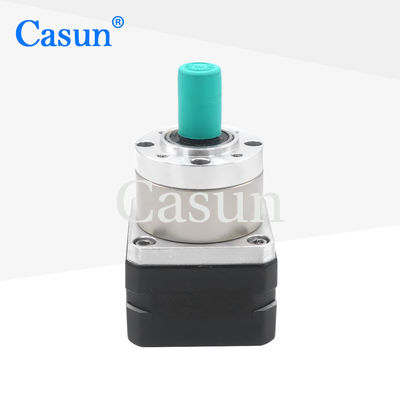

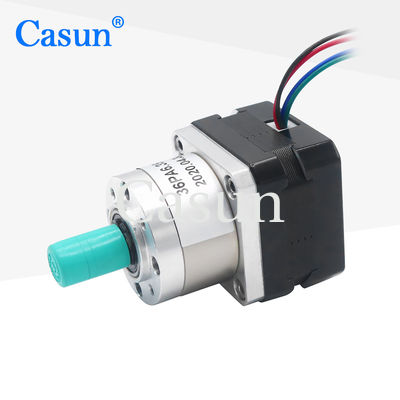

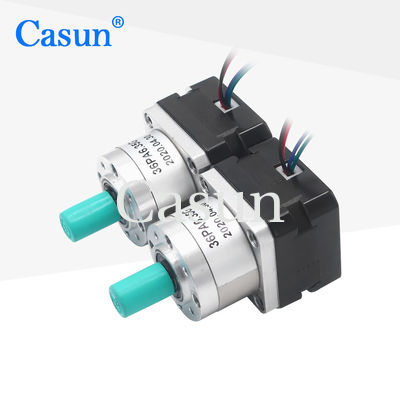

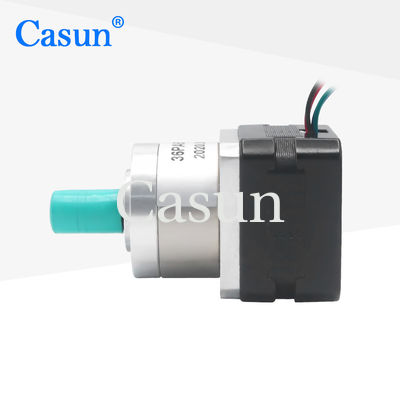

NEMA 17 Miniatur-Planetärgetriebe Schrittmotor 1.5A 0.2N.M für Roboter

NEMA 17 Miniatur-Planetärgetriebe Schrittmotor 1.5A 0.2N.M für Roboter

Markenbezeichnung:	Casun
Modellnummer:	42SHD4516-7GH
Moq:	1 Stk
Preis:	$23.3-$26.3
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Körper:

26mm

Schrittwinkel (Grad):

1,8 Grad

Reduktionsverhältnis:

6.75:1

Aktuell:

1,5a

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Miniaturplanetärer Schrittmotor für Getriebe

NEMA 17 Schrittmotor für Getriebe

1.5A NEMA 17 Schrittmotor mit Getriebe

Produkt-Beschreibung

NEMA 17 Miniatur-Planetärgetriebe Schrittmotor 1.5A 0.2N.M für Roboter

Produktübersicht

NEMA 17 Verhältnis 6.751:1 Miniaturplanetärer Schrittmotor mit 1,5A Nennstrom und 0,2N.M Drehmoment, speziell für Roboteranwendungen entwickelt.Dieser Motor passt das Ausgangsdrehmoment und die Drehzahl auf einen geeigneteren Bereich anDurch die Annahme einer präzisen Getriebeübertragungsstruktur bietet es hohe Haltbarkeit und Zuverlässigkeit.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Mehrere internationale Zertifizierungen für Hightech- und Elektronikgeräte der Industrie
Technische Unterstützung mit einer Reaktionszeit von 48 Stunden für optimale Lösungen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.5 A
Haltemoment	200 mNm
Widerstand	1.8 Ω
Induktivität	2.4 mH
Rotor Trägheit	38 g/cm2
Motorgewicht	00,5 kg
Ausrüstungsreduzierungsquote	6.75:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebe

Wohnmaterial	Metall
Lager bei Ausgang	Kugellager
Max. Radiallast (12 mm von der Flansche)	≤ 80N
Max. Achsbelastung	≤ 30 N
Radialspiele der Welle (in der Nähe der Flansche)	≤ 0,06 mm
Achsenspiel der Welle	≤ 0,3 mm
Gegenreaktion bei Nichtlast	1.5°

Untermodelle

Motorlänge	Länge des Getriebes	Verhältnis	Effizienz
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	26.8	70%
		51	70%
		71	70%
		99.5	70%
		139	70%

Anpassungsmöglichkeiten

Wenn unser Standardmotor Ihren Anforderungen nicht gerecht werden kann, können wir den Motor nach Ihren Anforderungen anpassen.Größen der Anlage, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Verschlüsselung

Bremse

Getriebe

Schacht

Bitte klicken Sie auf die unten stehende Schaltfläche, um uns Ihre Anforderungen mitzuteilen und ein maßgeschneidertes Angebot zu erhalten.

Ein Zitat bekommen
