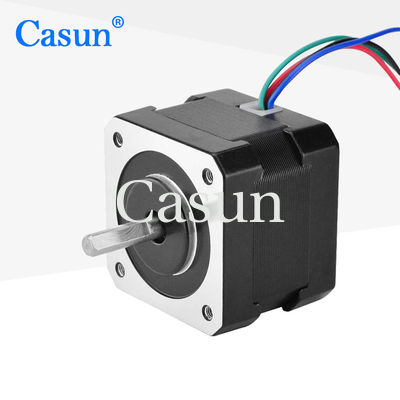

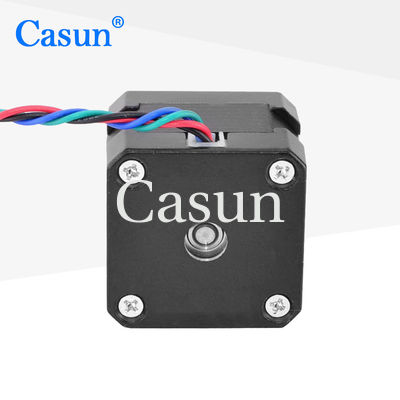

1.8 Grad NEMA 17 Stufenmotor DC 24V Hochpräzision 4 Leitungen

1.8 Grad NEMA 17 Stufenmotor DC 24V Hochpräzision 4 Leitungen

Markenbezeichnung:	Casun
Modellnummer:	42SHD4077-24BH
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

192mN.m

Aktuell:

0.24A

Motorlänge:

34MM

Welle:

Flache Prägelänge der Wellen-24mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

1 8 Schrittmotor Grad NEMA 17

Produkt-Beschreibung

1,8-Grad-NEMA-17-Schrittmotor DC 24V Hochpräzision 4 Leiter

Die 42-mm-Schrittmotoren bieten Vorteile in Anwendungen mit hohen Kosten- und Komplexitätsanforderungen. Die Steuerung von Schrittmotoren ist relativ einfach und erfordert normalerweise nur ein Impulssignal zur Steuerung der Anzahl der Rotationsschritte und der Geschwindigkeit.

Merkmale

Bipolare oder unipolare Versionen verfügbar
Liefert mehrere internationale Zertifizierungen für Hightech- und Elektronikindustrieausrüstungen
Fokus auf Antriebslösungen
Professionelle Forschung und Entwicklung, Herstellung
Maßgeschneiderte Serviceoptionen

Aussehen

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Phasenanzahl	2 Phasen
Nennstrom	0,24 A
Haltemoment	192 mN.m
Widerstand	50 Ohm
Induktivität	55 mH
Rotorträgheit	38 g-cm²
Motorgewicht	0,2 kg
Anzahl der Leiter	4
Anschluss	Bipolar

Betriebsspezifikationen

Maximale Temperatur	80 °C maximal
Umgebungstemperatur	-20 °C bis 50 °C
Lagertemperatur	-20 °C bis 100 °C
Luftfeuchtigkeitsbereich	85 % oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130 °C
Isolationswiderstand	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Submodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13 N.m	1,8°	20 mm	D-Welle-20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	D-Welle-20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	D-Welle-20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	D-Welle-24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	D-Welle-24 mm	2,1 A

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Die angepassten Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche unten, um uns Ihre Anforderungen mitzuteilen
