Einzelheiten zu den Produkten

Haus Produits

1000ppr 4N.M 60x100mm Schaltkreislauf-Schrittmotor Nema 24 Encoder Schrittmotor für Lasermaschinen

1000ppr 4N.M 60x100mm Schaltkreislauf-Schrittmotor Nema 24 Encoder Schrittmotor für Lasermaschinen

Markenbezeichnung:	Casun
Modellnummer:	Einheit für die Bereitstellung von Dienstleistungen
Moq:	1 Stk
Preis:	$19.9-$39.99
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

1n.m

Aktuell:

Motorlänge:

100mm

Welle:

24 mm Länge

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

4N.M Schrittmotor in geschlossener Schleife

Nema 24 Schaltkreislauf-Schrittmotor

Produkt-Beschreibung

1000ppr 4N.M 60x100mm Schrittmotor in geschlossener Schleife Nema 24 Encoder Schrittmotor für Lasermaschinen

Produktübersicht

NEMA 24 4N.m geschlossener Schleife 1000PPR Schrittmotor-Kits mit Magnetenkoder für Lasermaschinen. Ein geschlossener Schleife Schrittmotor-System nutzt Feedback, um eine genaue Positionierung zu gewährleisten.Dieses System umfasst einen magnetischen Encoder, der die Positionsrückmeldung an die Motorsteuerung liefert, so daß die Position des Motors in Echtzeit überwacht und angepasst werden kann, um Fehler zu minimieren und die Gesamtgenauigkeit zu verbessern.

Die Spezifikation 1000PPR (Pulses Per Revolution) gibt die Auflösung des Magnetencoders an und erzeugt 1000 Impulse für jede vollständige Umdrehung der Motorwelle.Diese hohe Auflösung ermöglicht eine präzise Steuerung und Positionierung in Lasermaschinen und anderen Anwendungen, bei denen eine präzise Bewegung erforderlich ist.

Wesentliche Merkmale

Hochdrehmoment und hohe Präzision
Für die Industrie mit hoher Technologie und für Geräte der elektronischen Industrie geeignet
Erhältlich in Ein- oder Doppelwellenversionen
Berufliche Forschung und Entwicklung

Produktbilder

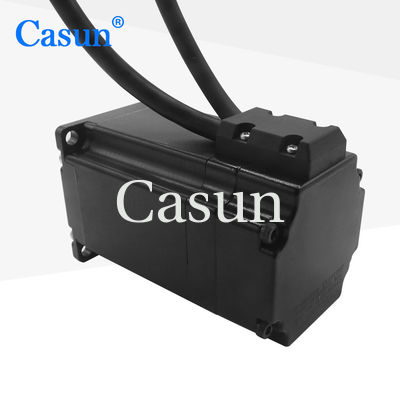

Motorische Erscheinung

Motormaße

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	60 mm
Anzahl der Phasen	Phase 2
Nennstrom	3A
Haltemoment	4 N.m.
Widerstand	1.5 Ohm
Induktivität	15 mH
Rotor Trägheit	260 g/cm2
Motorgewicht	10,4 kg
Anzahl der Leads	4
Verbindung	Bipolar

Betriebsspezifikationen

Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Leistungskurven

Drehmomentkurve

Leistungsmerkmale

Verfügbare Modelle

Modell	Haltemoment	Nennstrom	Widerstand pro Phase	Induktivität pro Phase	Bremsmoment	Trägheit des Rotors	Bleitrahmen	Motorlänge
60SHD4201	650 mNm	0.6 A	15 Ω	20 mH	50 mNm	280 g.cm2	4 Nein.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	30,3 mH	70 mNm	450 g.cm2	4 Nein.	56 mm
60SHD4601	3200 mNm	4.2 A	00,75 Ω	30,7 mH	120 mNm	580 g.cm2	4 Nein.	86 mm
60SHD6602	2500 mNm	3 A	1.55 Ω	30,7 mH	120 mNm	580 g.cm2	4 Nein.	-

Anpassungsmöglichkeiten

Wenn unser Standardmotor Ihren Anforderungen nicht gerecht werden kann, können wir den Motor nach Ihren Anforderungen anpassen.Größen der Anlage, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Verschlüsselung

Bremse

Getriebe

Schacht

Bitte klicken Sie auf die Schaltfläche "Ein Angebot erhalten" unten, um uns Ihre Anforderungen mitzuteilen.

Ein Zitat bekommen
