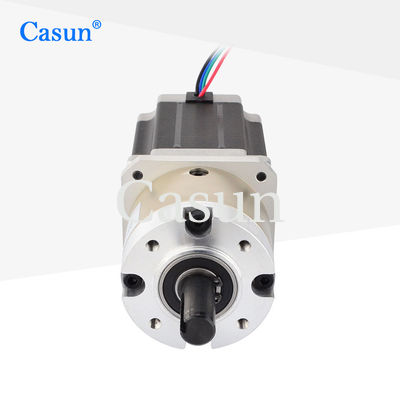

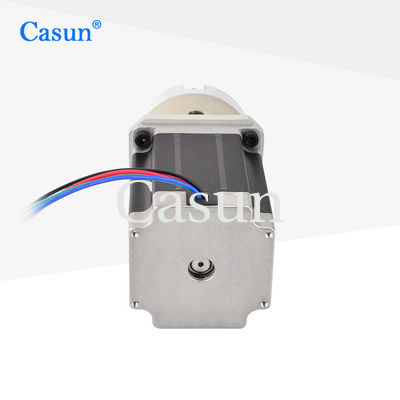

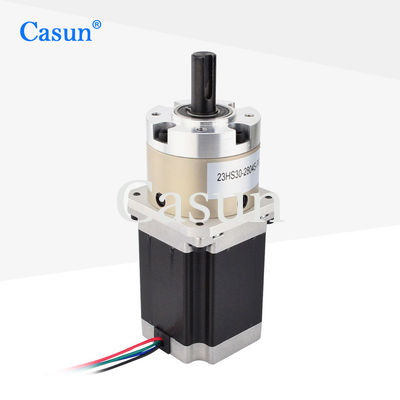

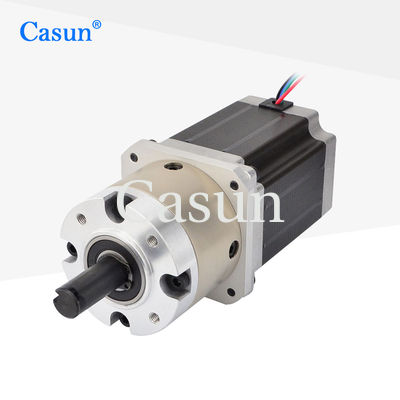

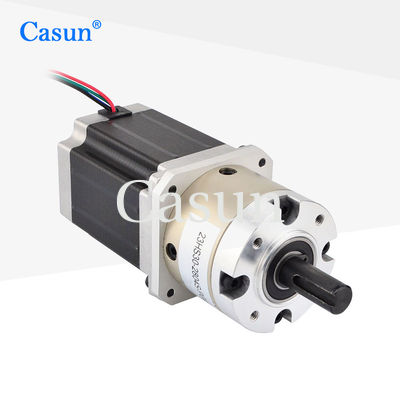

23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm
  • 23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm
  • 23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm
  • 23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm
  • 23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm
  • 23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm
  • 23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm

23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm

Herkunftsort China
Markenname Casun
Zertifizierung CE,ROSH,ISO
Modellnummer 57SHD4833-46G
Produkt-Details
Markieren:

NEMA 23 Planetarschrittmotor

,

Planetärer Schrittmotor mit Getriebe

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1pc
Preis
$24.89-$33.13
Verpackung Informationen
Karton: 38x29x18cm
Lieferzeit
7-15 Tage
Zahlungsbedingungen
D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit
40000+PCS+Monat
Produkt-Beschreibung

Reduktion NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC und Roboterarm

23HS30-2804S-PG47 Casun Warmverkauf 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm

Der Reduktionsmotor NEMA 23 reduziert die Drehzahl und erhöht das Drehmoment durch einen Reduktionsmechanismus.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.

Weit verbreitet in Bereichen wie Werkzeugmaschinen, automatisierte Produktionslinien, 3D-Drucker usw.



Eigenschaften:

  • Es gibt Versionen in einpolarer oder bipolarer Form.

  • Bereitstellung mehrerer internationaler Zertifizierungen für elektrische und hochtechnologische Geräte.

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Wir akzeptieren Auftragsfertigung und bieten spezialisierte Dienstleistungen.

  • Anpassungen auf Anfrage

Abmessungen

23HS30-2804S-PG47 2.8A NEMA 23 Planetärer Schrittmotor mit Getriebe für CNC-Roboterarm 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



57 mm

Anzahl der Phasen



Phase 2

Nennstrom



2.8 A

Haltemoment



1.89 N.m.

Widerstand



1.13 Ohm

Induktivität



50,6 mH

Rotor Trägheit



460 g-cm2

Motorgewicht



10,4 kg

Ausrüstungsreduzierungsquote



46.66:1

Verbindung



Bipolar



Betriebsspezifikationen



Motor



Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min



Getriebebox



Material des Gehäuses:Metall

Lager beim Ausgang: Kugellager

Max.Radiallast ((12 mm von der Flansche): ≤ 250 N

Max.Achsenlast:≤ 100N

Radialverteilung der Welle (in der Nähe der Flansche):≤0,08 m

Ausfall der Achse: ≤ 0,4 mm

Rückwirkung bei Nichtlast: ≤ 2,5°













Drehmomentkurven









Untermodelle

Motorlänge Länge des Getriebes RAIO Effizienz
41 mm

54 mm

76 mm

83 mm

100 mm


48 mm 3.6 90%
4.25
60 mm 12.96 80%
15.3
18.1
72 mm 46.66 70%
55.08
65.025
76.77




Herunterladen



Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.
