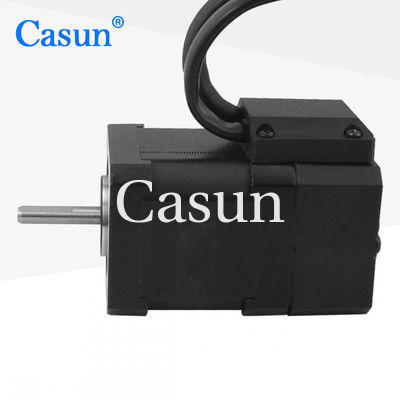

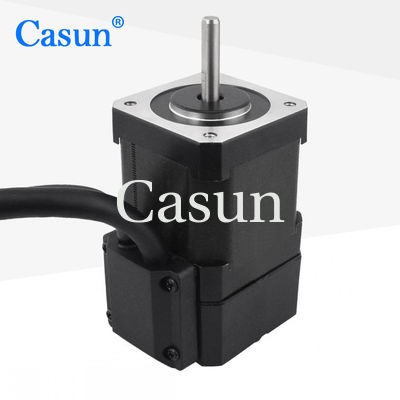

98mN.M 1024pm Schließschleifer-Schrittmotor mit Encoder NEMA14 35X20mm

98mN.M 1024pm Schließschleifer-Schrittmotor mit Encoder NEMA14 35X20mm

Markenbezeichnung:	Casun
Modellnummer:	P35SHD0314-20QH
Moq:	1 Stk
Preis:	$18.9.54-$24.94
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Strom / Phase:

1.1 Ampere

Haltemoment:

90mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

10.24 Uhr Schließschleifer-Schrittmotor

NEMA14 Schließschleifer-Schrittmotor

Schließschleifer-Schrittmotor mit Encoder

Produkt-Beschreibung

98mN.M 1024pm Schließschleifer-Schrittmotor mit Encoder NEMA14 35X20mm

NEMA14 Schaltkreislauf-Schrittmotor mit 98mN.m Drehmoment, 1.1Amp-Klassifizierung und integriertem Encoder für präzise Positionsrückmeldung und Fehlerkorrektur.

Produktübersicht

Bildgröße:NEMA 14 (35 mm Quadrat)

Haltemoment:90 mN.m (millinewtonmeter) - das Drehmoment, das beim Stehen ohne Schrittverlust erzeugt wird

Nennstrom:1.1 Ampere - Höchststrom für das angegebene Drehmoment

System mit geschlossenem Kreislauf:Ein integrierter Encoder liefert Positionsfeedback, um Schrittverlust oder Positionsfehler in Echtzeit zu erkennen und zu korrigieren

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.1 Ampere
Haltemoment	90 mNm
Widerstand	3.2 Ω
Induktivität	20,7 mH
Rotor Trägheit	12 g·cm2
Motorgewicht	0.17 kg
Encoder-Puls	1024
Verbindung	Bipolar

Betriebsspezifikationen

Motorbetriebsbedingungen:

Höchsttemperatur: 80°C

Umgebungstemperatur: -20°C bis 50°C

Lagertemperatur: -20°C bis 100°C

Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung: Klasse B 130°C

Isolierwiderstand: 100 MΩ bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Spezifikationen für den Encoder:

Spannung: 5V

Ausgabe: A + A - B + B - Z + Z -

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Länge	Typ der Welle	Nennstrom
42SHD4950	0.13 N.m.	10,8°	20 mm	D Welle 20 mm	1.0A
42SHD4003	0.26 N.m	10,8°	34 mm	D Welle 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Welle 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm.	D Welle 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Welle 24 mm	2.1A

Anpassungsmöglichkeiten

Wenn unsere Standardmotoren Ihren Anforderungen nicht gerecht werden können, können wir die Motoren entsprechend Ihren spezifischen Bedürfnissen anpassen.

Spezialwellen
Benutzerdefinierte Wicklungsparameter
Geänderte Anlagenabmessungen
Spezielle Anforderungen für Bleileitungen
Anschlüsse nach Maß

Verfügbare Optionen
