Herkunftsort | aus China |
Markenname | Casun |
Zertifizierung | CE, ISO, ROHS |
Modellnummer | 57SHB4406-20BQH |

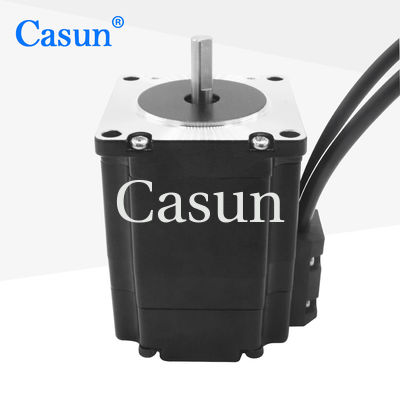

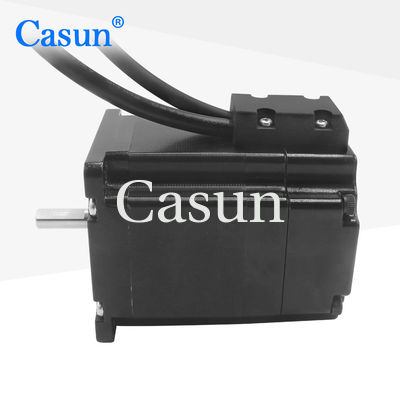

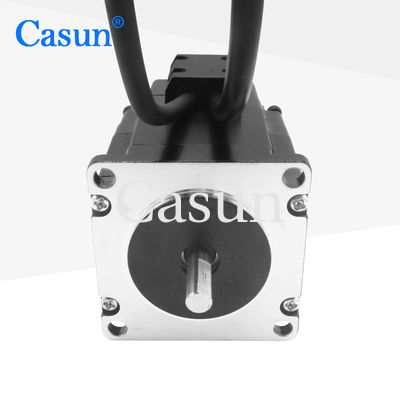

Nema 23 Kollidiert-Schleife Schrittmotor, 57 * 57 * 54mm 0,9 Grad 2 Phase, 1,2 N.m Halte-Drehmoment.
Tophersteller Lieferant 57*54mm 0,9 Grad Schließschleife Nema 23 Schrittmotoren 1,2N.M Für Cnc Kit Elektromotor
Der 57 mm Verzögerungsgrad des Schrittmotors mit Kolzed-Loop kombiniert die Eigenschaften von Schrittmotoren.die eine präzise Positionierungssteuerung ermöglicht und für Anwendungen geeignet ist, die eine hochpräzise Positionierung erfordern,.
Eigenschaften:
Stiefengel
|
00,9 ° |
Rahmengröße
|
57 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
3 A |
Haltemoment
|
1.2 N.m. |
Widerstand
|
0.9 Ohm |
Induktivität
|
4.5 mH |
Rotor Trägheit
|
260 g/cm2 |
Motorgewicht
|
00,8 kg |
Schacht
|
20 mm |
Verbindung
|
Bipolar |
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Getriebebox
Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80 N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°
Motorlänge | Länge des Getriebes | RAIO | Effizienz | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
