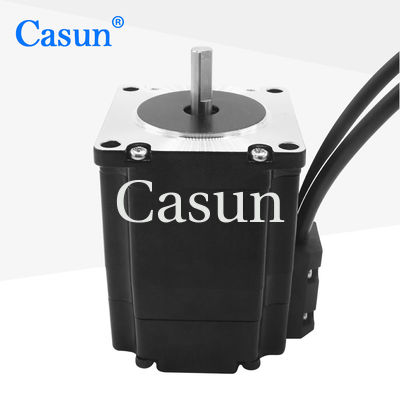

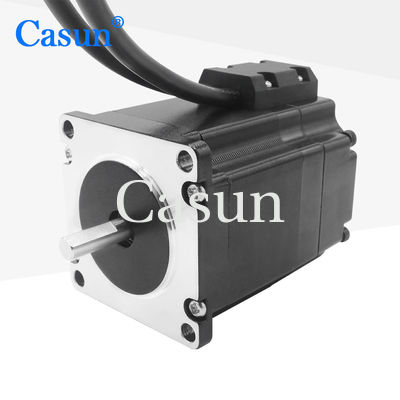

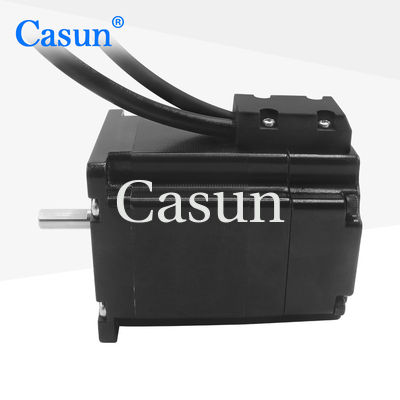

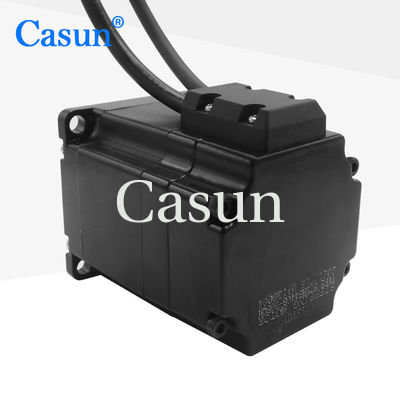

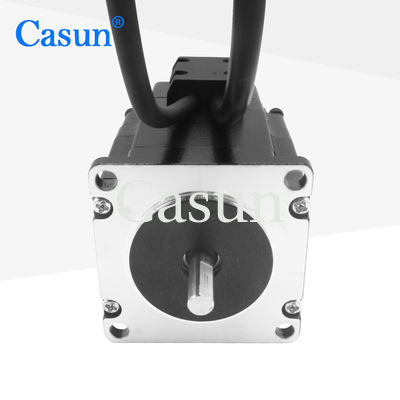

57*54mm Schließschleife Nema 23 Schrittmotor 1,2N.M für Cnc Kit DC Motor

57*54mm Schließschleife Nema 23 Schrittmotor 1,2N.M für Cnc Kit DC Motor

Markenbezeichnung:	Casun
Modellnummer:	57SHD4406-20BQH
Moq:	10 Stück
Preis:	US $16.00 - 9.00/ Piece
Zahlungsbedingungen:	L/C, D/A, D/P, T/T
Versorgungsfähigkeit:	100000 Stück pro Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE, ISO, ROHS

Welle:

6,35 mm

Drehmoment:

1.2N.m

Aktuell:

Stromspannung:

2.7V

Körper:

54 mm

Anwendung:

CNC-Maschine

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

100000 Stück pro Monat

Hervorheben:

Schließschleife Nema 23 Schrittmotor

1.2N.M Nema 23 Schrittmotor

Produkt-Beschreibung

57×54mm Schließschleife NEMA 23 Schrittmotor 1,2N.M für CNC-Kit Gleichstrommotor

NEMA 23 Schrittmotor mit geschlossener Schleife, 57×57×54mm, Schrittwinkel von 1,8 Grad, 2-Phase, mit 1,2 N.m Holding-Drehmoment.Dieser hochwertige 57×54mm geschlossene Schleife NEMA 23 Schrittmotor ist speziell für CNC-Kits und Gleichstrommotoren entwickelt.

Der 57mm-Schrittmotor mit geschlossenem Schleife kombiniert die Eigenschaften von Schrittmotoren, ermöglicht eine präzise Positionierungssteuerung und eignet sich für Anwendungen, die eine hochechte Positionierung erfordern.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Kundendienstleistungen und Auftragsfertigung verfügbar
Erhältlich in Ein- oder Doppelwellenversionen
Beruflicher Spezialist für Antriebslösungen
Anpassungen auf Anfrage verfügbar

Abmessungen

Motorspezifikationen

Spezifikation	Wert
Schrittwinkel	10,8°
Größe des Rahmens	57 mm
Anzahl der Phasen	Phase 2
Nennstrom	3 A
Haltemoment	1.2 N.m.
Widerstand	0.9 Ohm
Induktivität	4.5 mH
Rotor Trägheit	260 g/cm2
Motorgewicht	00,8 kg
Schacht	20 mm
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Parameter	Spezifikation
Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebe

Parameter	Spezifikation
Wohnmaterial	Metall
Lager bei Ausgang	Kugellager
Max. Radiallast (12 mm von der Flansche)	≤ 80N
Max. Achsbelastung	≤ 30 N
Radialspiele der Welle (in der Nähe der Flansche)	≤ 0,06 mm
Achsenspiel der Welle	≤ 0,3 mm
Gegenreaktion bei Nichtlast	1.5°

Untermodelle

Motorlänge	Länge des Getriebes	Verhältnis	Effizienz
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76	80%
60 mm		19.2	26.8
42.7 mm	51	70%	71
	99.5	139

Anpassung verfügbar

Wenn unser Standardmotor nicht Ihren Bedürfnissen entspricht, können wir den Motor nach Ihren Anforderungen anpassen.

Anpassungsfähige Inhalte umfassen, aber sind nicht beschränkt auf spezielle Wellen, Wickelparameter, Installationsdimensionen, Blei Drähte mit speziellen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Verschlüsselung

Bremse

Getriebe

Schacht

Bitte klicken Sie auf die unten stehende Schaltfläche, um uns Ihre Anforderungen mitzuteilen und ein maßgeschneidertes Angebot zu erhalten.

Ein Zitat bekommen
