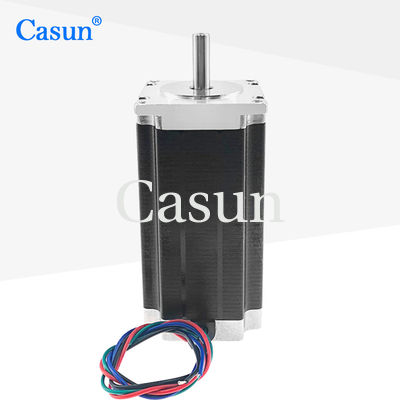

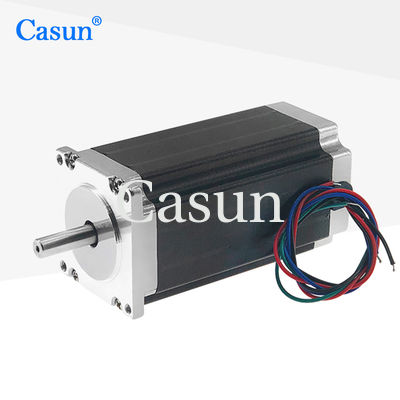

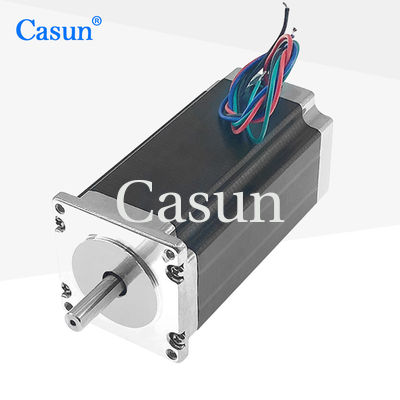

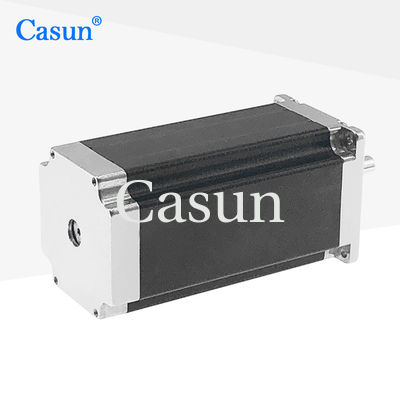

100 mm Karosserie Nema 23 Schrittmotor 3.3N.M für Cnc Kit DC Motor

100 mm Karosserie Nema 23 Schrittmotor 3.3N.M für Cnc Kit DC Motor

Markenbezeichnung:	Casun
Modellnummer:	Die in Absatz 1 genannten Bedingungen gelten nicht.
Moq:	10 Stück
Preis:	US $19.00 - 10.00/ Piece
Zahlungsbedingungen:	L/C, D/A, D/P, T/T
Versorgungsfähigkeit:	100000 Stück pro Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE, ISO, ROHS

Welle:

8mm

Drehmoment:

3.3 N.m.

Aktuell:

Stromspannung:

8.3V

Körper:

100mm

Anwendung:

CNC-Maschine

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

100000 Stück pro Monat

Hervorheben:

100 mm Karosserie Nema 23 Schrittmotor

3.3N.M. Nema 23 Schrittmotor

Produkt-Beschreibung

100mm Gehäuse Nema 23 Schrittmotor 3,3Nm für CNC-Kit Gleichstrommotor

Nema 23 Schrittmotor, 57x57x100mm 1,8 Grad 2 Phasen, 3,3Nm Haltemoment. Hochwertiger Lieferant Nema 23 Schrittmotoren 3,3Nm für CNC-Kit Gleichstrommotor.

Der 57mm Untersetzungs-Schrittmotor kombiniert die Eigenschaften von Schrittmotoren und Untersetzungsgetrieben, ermöglicht eine präzise Positionierung und eignet sich für Anwendungen, die eine hochpräzise Positionierung erfordern. Die Open-Loop-Steuerung eliminiert die Notwendigkeit einer Positionsrückmeldung und reduziert dadurch den Stromverbrauch.

Merkmale

Bipolare oder unipolare Versionen erhältlich
Wir bieten kundenspezifische Dienstleistungen und akzeptieren Lohnfertigung. Händler gesucht!
Erhältlich in ein- oder doppelwelligen Ausführungen
Professioneller Spezialist für Antriebslösungen
Sonderanfertigungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	57 mm
Phasenanzahl	2 Phasen
Nennstrom	3 A
Haltemoment	3,3 Nm
Widerstand	2,8 Ω
Induktivität	11 mH
Rotorträgheit	650 g·cm²
Motorgewicht	1,3 kg
Welle	20 mm
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Spiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Übersetzung	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		13,76	80%
60 mm		19,2	80%
35 mm	26,8	42,7	70%
42,7 mm	51	71	70%
	99,5	139	70%

Individualisierungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen.

Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Optionen

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
