Nema 17 Schrittmotor 0,67 Ampere Gleichstrommotor für Roboter-Schrittmotor

Nema 17 Schrittmotor 0,67 Ampere Gleichstrommotor für Roboter-Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	42SHD4419-5G
Moq:	5Stk
Preis:	$16.00-$22.00
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Haltemoment:

440mN.m

Anschlusskabel:

Länge:

48mm

Nennstrom:

1.68A

Nennspannung:

12V

Getriebeuebersetzung:

5.18:1

Welle:

8mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

0.67 Ampere Nema 17 Schrittmotor

Nema 17 Schrittmotor für Roboter

Produkt-Beschreibung

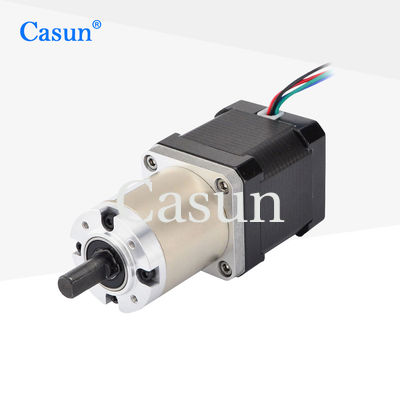

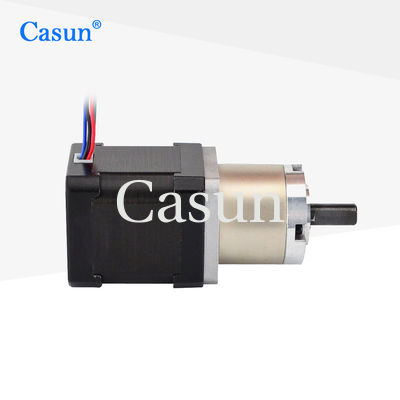

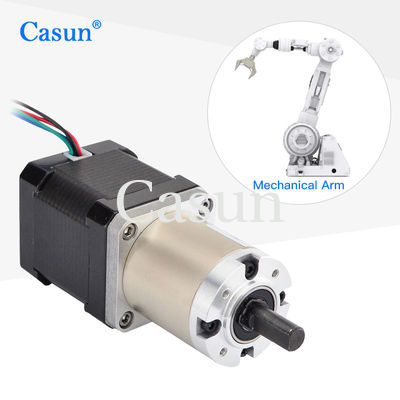

Nema 17 Schrittmotor 0,67 Amp DC-Motor für Roboter-Getriebeschrittmotor

Produktübersicht

Nema 17 Untersetzungs-Schrittmotor, 42x42x48mm 1,8 Grad 2 Phasen, 440 mN.m Haltemoment

Der 42mm Untersetzungs-Schrittmotor kombiniert die Eigenschaften von Schrittmotoren und Untersetzungsgetrieben, ermöglicht eine präzise Positionierung und eignet sich für Anwendungen, die eine hochpräzise Positionierung erfordern. Die Open-Loop-Steuerung eliminiert die Notwendigkeit einer Positionsrückmeldung und reduziert dadurch den Stromverbrauch.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Verfügbar in Versionen mit einfacher oder doppelter Welle
Professioneller Spezialist für Antriebslösungen
Sonderanfertigungen auf Anfrage
Wir bieten kundenspezifische Dienstleistungen an und akzeptieren Lohnfertigung

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Phasenanzahl	2 Phasen
Nennstrom	1,68 A
Haltemoment	440 mN.m
Widerstand	1,65 Ω
Induktivität	2,8 mH
Rotorträgheit	38 g-cm²
Motorgewicht	0,5 kg
Untersetzungsverhältnis	5,18:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Spiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	35 mm
48 mm		13,76
60 mm		19,2
26,8 mm	42,7 mm	51	70%
42,7 mm		71
		99,5
		139

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen.

Die angepassten Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit speziellen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Wir bieten kundenspezifische Dienstleistungen an und begrüßen Händler zur Lohnfertigung.
