Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROSH,ISO |
Modellnummer | 42SHB0504-24B |

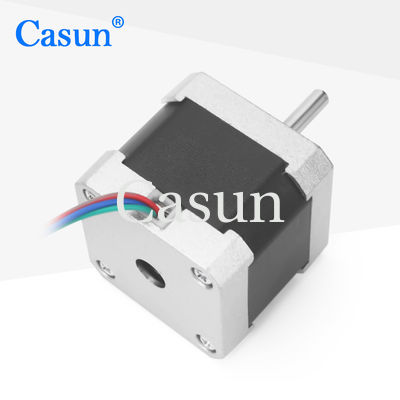

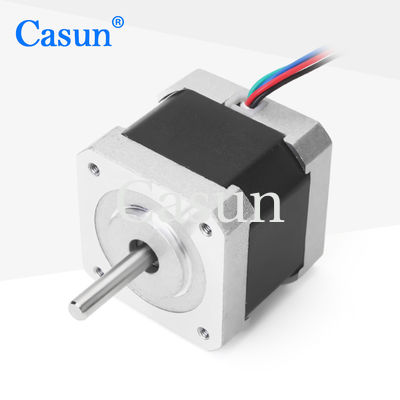

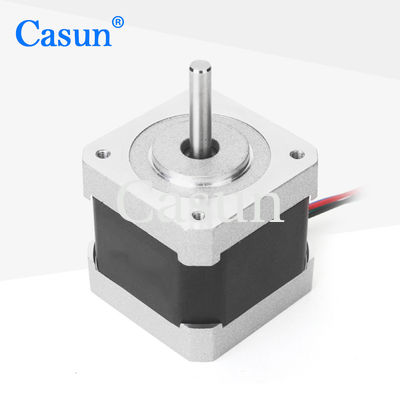

Casun Hybrid Schrittmotor NEMA 17 42x42x40mm 1.68A 300mN.m Bipolarer Schrittmotor für den 3D-Drucker
[42SHB0504] Hybrid-Schrittmotor NEMA 17 42×42×40mm 1.5A mit 4 Drähten für CNC-Ausrüstung
Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.
Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.
Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
42 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
1.5 A |
Haltemoment |
300 mN.m. |
Widerstand |
1.65 Ohm |
Induktivität |
37 mH |
Rotor Trägheit |
72 g/cm2 |
Motorgewicht |
0.38 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
Herunterladen
Verschlüsselung |
Bremse |
Getriebe |
Schacht |
