Hybrid-Schrittmotor
Created with Pixso.

4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme

4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme

Markenbezeichnung: Casun
Modellnummer: 42SHD0034-20BH
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Stiefengel:
10,8°
Haltemoment:
300mN.m
Strom:
1.0A
Motorlänge:
34MM
Schacht:
Flachschacht 20 mm Länge
Nennspannung:
5.0V
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

Gleichstrommotor NEMA 17 Stufenmotor

,

34 mm Karosserie NEMA 17 Stufenmotor

Produkt-Beschreibung

4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme

Der Schrittmotor NEMA 17 ist klein, kann aber ein beträchtliches Drehmoment erzeugen.

Wissenschaftliche Instrumente, Automatisierungsgeräte, medizinische Geräte, Sicherheitssysteme.



Eigenschaften:

  • Hochdrehmoment und hohe Präzision

  • Jedes Modell unseres Schrittmotors ist an verschiedene Situationen angepasst.

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Unsere Ingenieure werden sich innerhalb von zwei Tagen mit Ihnen in Verbindung setzen, um Ihnen die effektivste Lösung anzubieten.

  • Wir verfolgen Dealer aktiv!





Motorspezifikationen

Stiefengel

10,8 °

Rahmengröße

42 mm

Anzahl der Phasen

Phase 2

Nennstrom

1.0 A

Haltemoment

300 mNm

Widerstand

50,0 Ohm

Induktivität

6.2 mH

Rotor Trägheit

38 g/cm2

Motorgewicht

0.2 kg

Anzahl der Leads

4

Verbindung

Bipolar

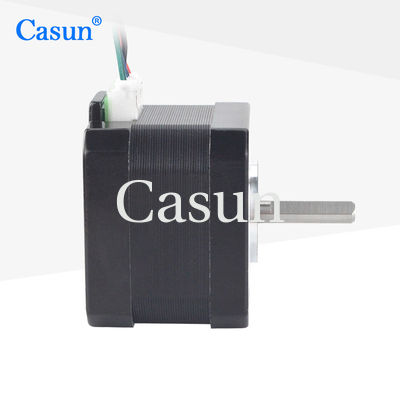

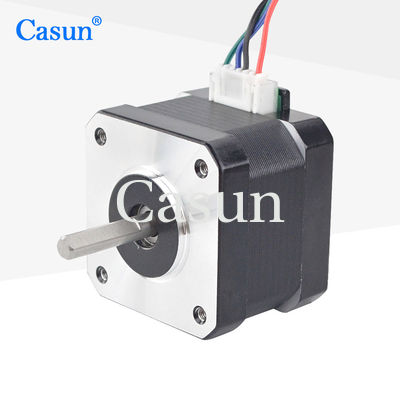

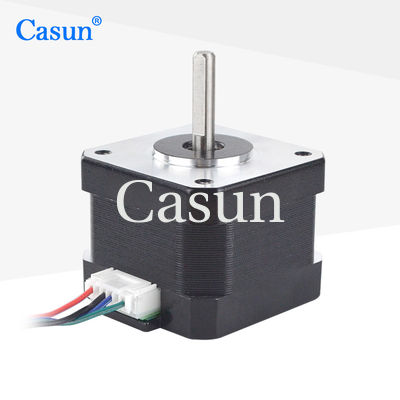

Aussehen

4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme 0

Abmessungen

4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme 1


Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht

4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme 2 4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme 3 4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme 4 4 Draht Gleichstrommotor NEMA 17 Stufenmotor 34 mm Körper für Sicherheitssysteme 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
