Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROSH,ISO |
Modellnummer | 42SHB0801-20B |

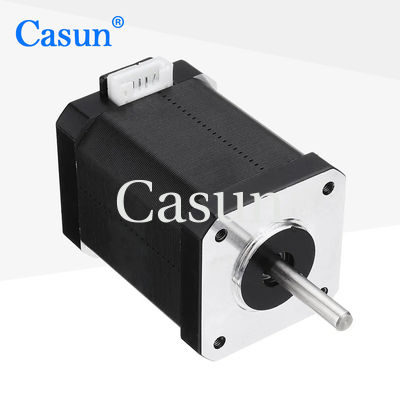

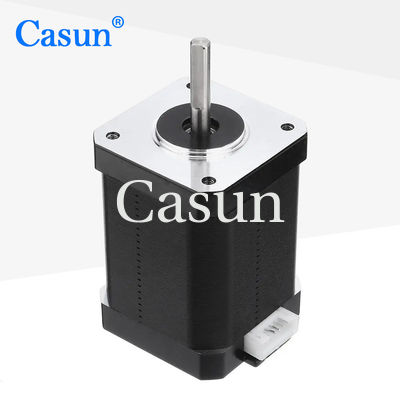

Hybrid-Schrittmotor NEMA17 0,9 Grad 600mN.M Schrittmotor 1,5A für Automatisierungsgeräte
Casun Schrittmotor 600mN.m 5.45V Gleichstrom Nema 17 Hybrid Schrittmotor 42x42x60mm mit Fabrikpreis
Grad: "0,9 Grad" bezieht sich auf den Schrittwinkel des Schrittmotors.
Phase: "2 Phase" bedeutet, dass der Motor zwei getrennte Wicklungen hat, die auch als Phasen bezeichnet werden und in einer bestimmten Reihenfolge angetrieben werden, um den Motor drehen zu lassen.
Spannung: "5,45 V Gleichspannung" ist die empfohlene oder Nennspannung für den Betrieb des Schrittmotors. Dies ist die Spannung, die für eine optimale Leistung auf den Motor angewendet werden sollte.
Größe: "424260 mm" gibt die physikalischen Abmessungen des Motors an. Die Norm NEMA 17 legt eine Flanschgröße von 42 mm x 42 mm fest.Aber die Höhe Dimension von 60 mm deutet darauf hin, dass dieser spezielle Motor etwas länger sein kann als die Standard-NEMA 17 Größe.
Haltemoment: "600mN.m" ist das Haltemoment des Motors. Das Haltemoment ist das Drehmoment, das der Motor erzeugen kann, um seine Position zu halten, wenn keine äußere Kraft ausgeübt wird.In diesem Fall, hat der Motor ein Haltspuls von 600 milliNewton-Meter.
Eigenschaften:
Stiefengel |
00,9 ° |
Rahmengröße |
42 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
1.5 A |
Haltemoment |
600 mNm |
Widerstand |
1.8 Ohm |
Induktivität |
4.5 mH |
Rotor Trägheit |
72 g/cm2 |
Motorgewicht |
0.46 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
