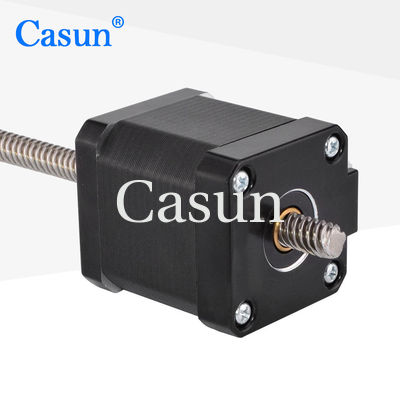

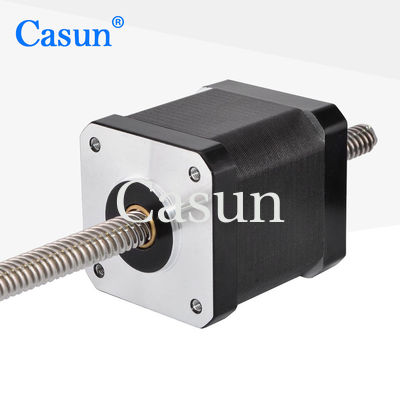

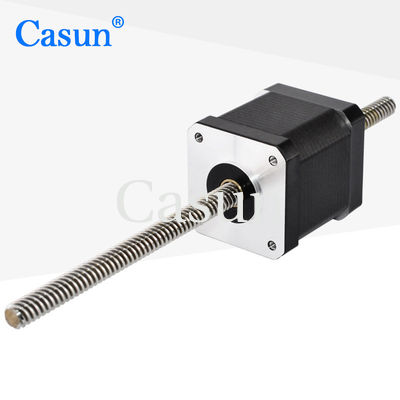

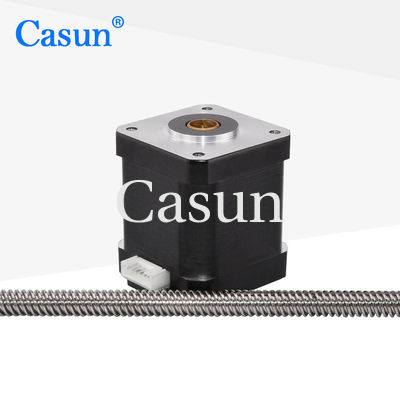

Nicht in Gefangenschaft befindlicher Schrittmotor 48 mm Körper 450mN.M Tr5*2 NEMA 17 für medizinische Geräte
Fähig zur Steuerung der Position und der Bewegungsbahn von Schneidwerkzeugen, so dass komplexe Bearbeitungsvorgänge wie Schnitzen und Schneiden möglich sind.
Kann kleine Positionsanpassung und präzise Positionierung erreichen.
Eigenschaften:
-
Beruflicher Spezialist für Antriebslösungen
-
Wir sind offen für Produktionsmöglichkeiten.
-
Wir sind seit 12 Jahren in China tätig und haben mehr als 800 Kunden bedient.
-
Wir sind spezialisiert auf maßgeschneiderte Dienstleistungen.
-
Wir suchen Dealer! !
Motorspezifikationen
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
42 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
1.2 Ampere
|
|
Haltemoment
|
450 mN.m.
|
|
Widerstand
|
3.2 Ohm
|
|
Induktivität
|
4.2mH
|
|
Rotor Trägheit
|
72 g/cm2
|
|
Motorgewicht
|
0.38 kg
|
|
Schraube aus Blei
|
Tr8 × 2
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
| Körperlänge |
Durchmesser der Schraube |
Schwingung |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 bis 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
