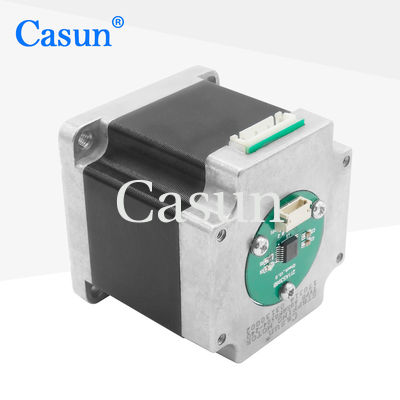

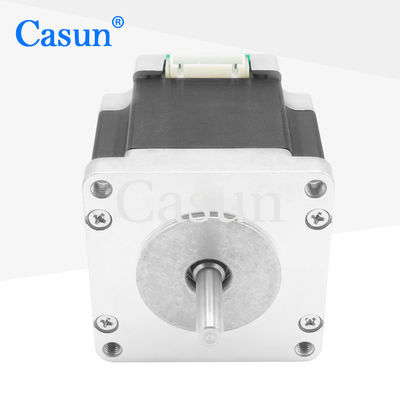

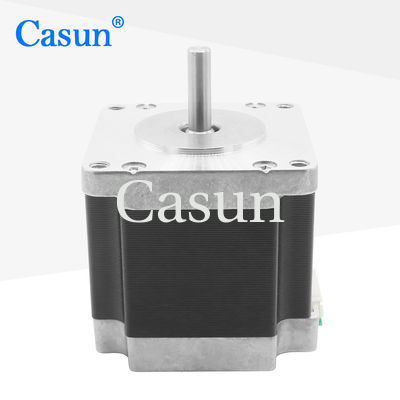

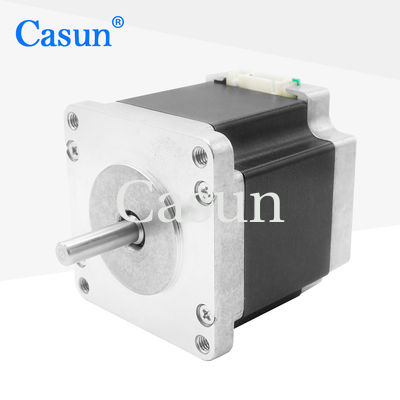

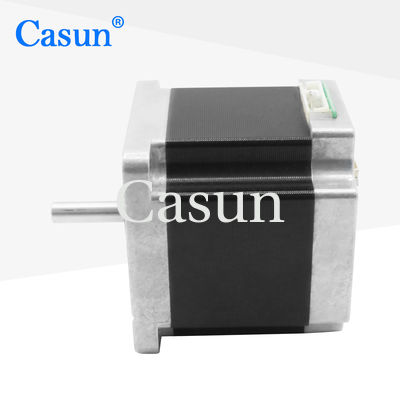

Hochpräzisions-Schrittmotor in geschlossenem Schleife 58mm Körper 1,5A für Werkzeugmaschinen NEMA 24

Hochpräzisions-Schrittmotor in geschlossenem Schleife 58mm Körper 1,5A für Werkzeugmaschinen NEMA 24

Markenbezeichnung:	Casun
Modellnummer:	60SHF0504-24Q
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1.2°

Haltemoment:

800mN.m

Aktuell:

1,5a

Motorlänge:

58mm

Welle:

Runde Länge der Wellen-24mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Hochpräzisions-Schrittmotor in geschlossener Schleife

Schrittmotor in geschlossener Schleife 58 mm

NEMA 24 Schaltkreislauf-Schrittmotor

Produkt-Beschreibung

Hochpräziser Schrittmotor mit geschlossenem Regelkreis, 58 mm Gehäuse, 1,5 A für Werkzeugmaschinen NEMA 24

Der NEMA 24 Encoder-Schrittmotor kann die Last direkt antreiben, ohne dass andere Übertragungsgeräte erforderlich sind. Dies macht ihn ideal für Werkzeugmaschinen, Roboter, Laserschneidsysteme und strukturelle Segmentierungsanwendungen.

Hauptmerkmale

Hohes Drehmoment und präzise Leistung
Entwickelt für High-Tech- und Elektronikindustrieausrüstungen
Weithin gesucht von Industriedealern
Personalisierte Dienstleistungen und Lohnfertigung verfügbar

Motordaten

Schrittwinkel	1,2°
Rahmengröße	60 mm
Anzahl der Phasen	3 Phasen
Nennstrom	1,5 A
Haltemoment	800 mN.m
Widerstand	3,6 Ohm
Induktivität	7,0 mH
Rotorträgheit	260 g-cm²
Motorgewicht	0,6 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Aussehen

Abmessungen

Betriebsspezifikationen

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Verfügbare Modelle

Modell	Haltemoment	Nennstrom	Widerstand pro Phase	Induktivität pro Phase	Rastmoment	Rotorträgheit	Leitung	Motorlänge
60SHD4201	650 mN.m	0,6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4	45 mm
60SHD4401	1500 mN.m	2,8 A	1 Ω	3,3 mH	70 mN.m	450 g.cm²	4	56 mm
60SHD4601	3200 mN.m	4,2 A	0,75 Ω	3,7 mH	120 mN.m	580 g.cm²	4	86 mm
60SHD6602	2500 mN.m	3 A	1,55 Ω	3,7 mH	120 mN.m	580 g.cm²	4	-

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungen mit speziellen Anforderungen, Steckverbinder und mehr.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche unten, um uns Ihre Anforderungen mitzuteilen und ein individuelles Angebot zu erhalten.

Angebot anfordern
