Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 42SHD4419-51G |

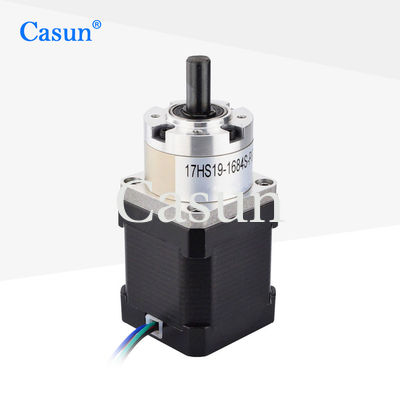

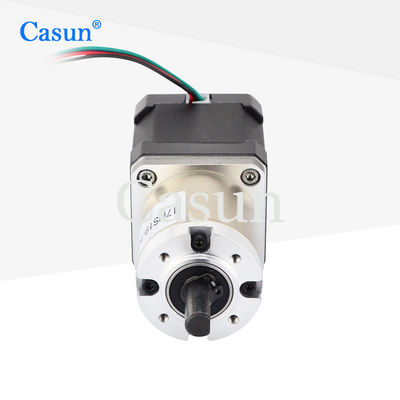

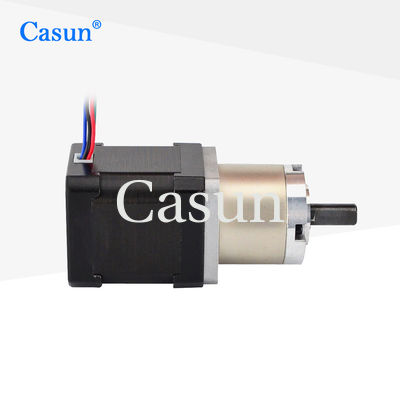

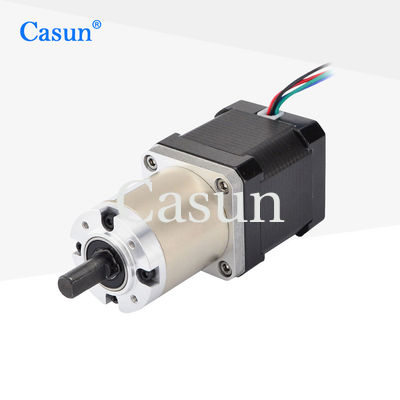

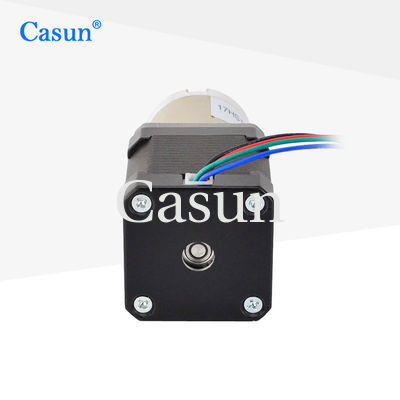

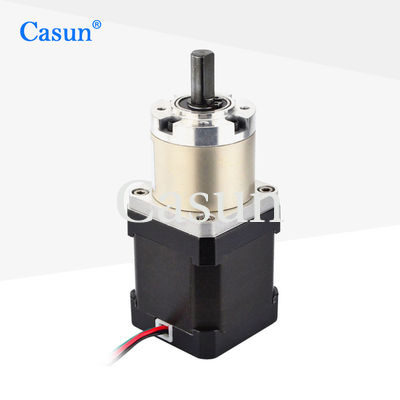

Nema 17 Getriebe-Reduktor-Schrittmotor, 42x42x48mm 1,8 Grad 2 Phase, 440 MN.M Haltspuls
Der 42 mm schrittweise Verzögerungsmotor kombiniert die Eigenschaften von Schrittmotoren und Reduktoren.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W,.
Die Steuerung mit offenem Kreislauf eliminiert die Notwendigkeit für Positionsrückmeldungen und senkt damit den Stromverbrauch.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
42 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
1.68 A |
Haltemoment
|
440 mNm |
Widerstand
|
1.65 mm |
Induktivität
|
20,8 mH |
Rotor Trägheit
|
38 g/cm2 |
Motorgewicht
|
0.56 kg |
Ausrüstungsreduzierungsquote
|
50.9:1 |
Verbindung
|
Bipolar |
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Getriebebox
Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80 N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°
Motorlänge | Länge des Getriebes | RAIO | Effizienz | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
