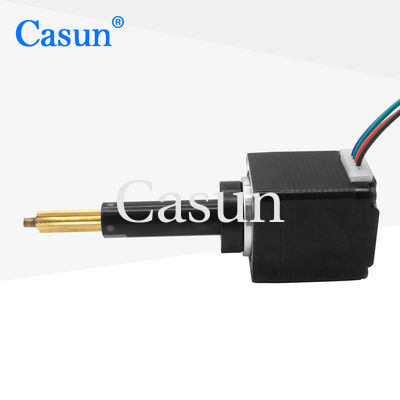

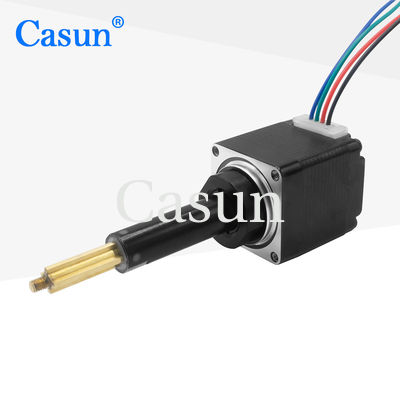

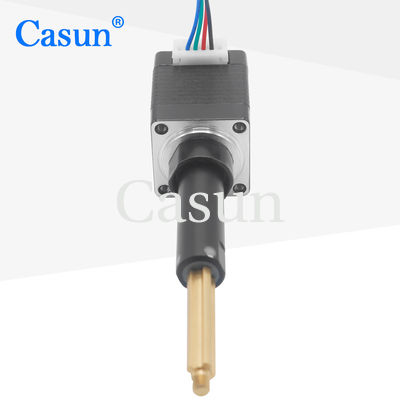

Schwarzer Mikro-Linear-Schrittmotor Nema 8 Linear-Aktor Schlag 27,05 mm für Schönheitsmaschine

Schwarzer Mikro-Linear-Schrittmotor Nema 8 Linear-Aktor Schlag 27,05 mm für Schönheitsmaschine

Markenbezeichnung:	Casun
Modellnummer:	B20SHD4381-C25L
Moq:	1 Stk
Preis:	$22.94 - 32.94
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Aktuell:

0.6Amp

Haltemoment:

0.5 Nat600pps

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Nema 8 Lineartriebwerk

27.05mm-Takt-Linear-Schrittmotor

Produkt-Beschreibung

Schwarzer Mikro-Linear-Schrittmotor Nema 8 Linearaktuator mit einer Hublänge von 27,05 mm für Schönheitsmaschinen

Ein Mikroschrittmotor mit einer Trapezgewindespindel wird häufig zur Herstellung eines Linearantriebs verwendet. Er ermöglicht eine präzise und gesteuerte lineare Bewegung, indem er die Drehbewegung des Schrittmotors über den Trapezgewindemechanismus in eine lineare Bewegung umwandelt.

Schlüsselspezifikationen

Tragfähigkeit: 25N - Der Linearantrieb kann eine maximale Kraft von 25 Newton aufnehmen, was die Menge an Gewicht oder Kraft angibt, die er effektiv bewegen oder halten kann.

Geschwindigkeit: 200pps - Maximale Pulsrate, mit der sich der Schrittmotor drehen kann. Die tatsächliche lineare Geschwindigkeit hängt von der Steigung der Trapezgewindespindel und der Systemkonfiguration ab.

NEMA 8 Schrittmotor: Kompakte Bauform mit kleineren Abmessungen und geringerem Drehmoment, ideal für platzbeschränkte Anwendungen.

Merkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Verfügbar in Versionen mit einer oder zwei Wellen
CE- und RoHS-zertifiziert
Sonderanfertigungen auf Anfrage

Abmessungen

Motor-Spezifikationen

Schrittwinkel	1,8°
Bauform	20 mm
Anzahl der Phasen	2 Phasen
Nennstrom	0,6 Ampere
Haltemoment	0,5 kg bei 600 pps
Widerstand	11,5 Ohm
Induktivität	3,50 mH
Rotorträgheit	6 g-cm²
Motorgewicht	0,2 kg
Gewinde	25,4 mm
Anschluss	Bipolar

Betriebsspezifikationen

Maximale Temperatur	80 °C maximal
Umgebungstemperatur	-20 °C bis 50 °C
Lagertemperatur	-20 °C bis 100 °C
Luftfeuchtigkeitsbereich	85 % oder weniger, nicht kondensierend
Isolierung des Wickeldrahtes	Klasse B 130 °C
Isolationswiderstand	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min
Wellen-Radialspiel	0,02 Max. (450 g Last)
Wellen-Axialspiel	0,08 Max. (450 g Last)
Max. Radialkraft	28 N (20 mm vom Flansch)
Max. Axialkraft	10 N

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13 Nm	1,8°	20 mm	D-Welle - 20 mm	1,0 A
42SHD4003	0,26 Nm	1,8°	34 mm	D-Welle - 20 mm	0,4 A
42SHD0261	0,45 Nm	1,8°	40 mm	D-Welle - 20 mm	1,68 A
42SHD4425	0,59 Nm	1,8°	48 mm	D-Welle - 24 mm	2,0 A
42SHD4813	0,8 Nm	1,8°	60 mm	D-Welle - 24 mm	2,1 A

Sonderanfertigungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle
