Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | B20SHD4353-C9P |

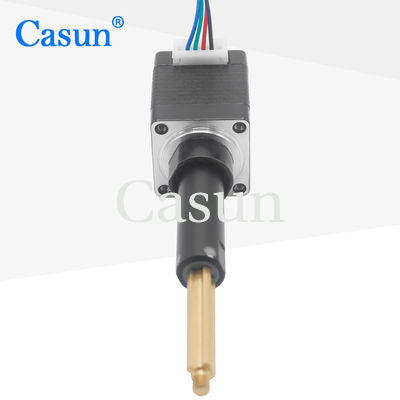

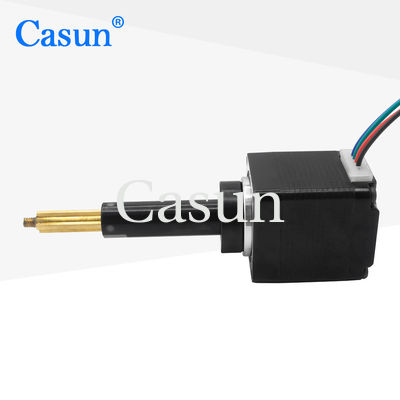

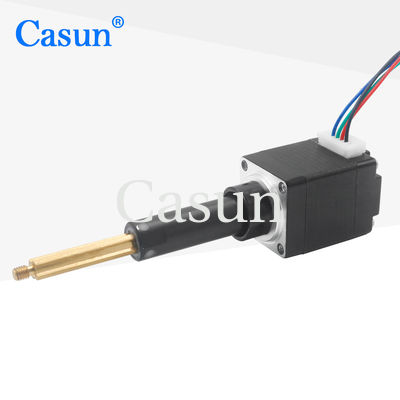

Mikro-Schrittmotor Blei-Schraub-Linearmotor 0,5kg/600pps nema8 Schrittmotor für Schönheitsgeräte
Ein Mikro-Schrittmotor mit Schraube wird häufig verwendet, um einen linearen Aktoren zu erzeugen.Es bietet eine präzise und kontrollierte lineare Bewegung durch die Umwandlung der Drehbewegung des Schrittmotors in lineare Bewegung durch den Schraubmechanismus.
1.Lastkapazität: Die 0,5 kg Lastkapazität bezieht sich auf das maximale Gewicht, das der lineare Aktor effektiv bewegen oder halten kann.Es gibt die maximale Kraft an, die der Aktor ausüben kann, ohne seine Leistung zu beeinträchtigen- Achten Sie darauf, die Belastungsanforderungen Ihrer spezifischen Anwendung zu berücksichtigen, um sicherzustellen, dass der Aktor damit umgehen kann.
2Geschwindigkeit (600pps): Die Geschwindigkeit von 600pps gibt die maximale Pulsrate an, mit der der Schrittmotor drehen kann. Jeder Puls entspricht einem Schritt, und die Geschwindigkeit wird in Schritten pro Sekunde gemessen.Die tatsächliche lineare Drehzahl des Aktoren hängt von der Schraubenlänge und der spezifischen Konfiguration des Systems ab.
3.NEMA 8 Schrittmotor: NEMA (National Electrical Manufacturers Association) ist eine Norm, die die physikalischen Abmessungen und Montageanforderungen für Schrittmotoren definiert.Die Bezeichnung NEMA 8 legt die Größe und die Montageabmessungen des Motors fest.Die NEMA 8 Motoren sind kompakter und haben in der Regel eine kleinere Rahmengröße und ein geringeres Drehmoment im Vergleich zu größeren NEMA-Motoren.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
20 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
0.24 Ampere |
Haltemoment
|
0.5 kg bei 600 ppm |
Widerstand
|
11.5 Ohm |
Induktivität
|
3.50mH |
Rotor Trägheit
|
6g-cm2 |
Motorgewicht
|
0.2 kg |
Blei
|
35 mm |
Verbindung
|
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
Körperlänge | Durchmesser der Schraube | Schwingung | Länge der Schraube | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20 bis 1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
