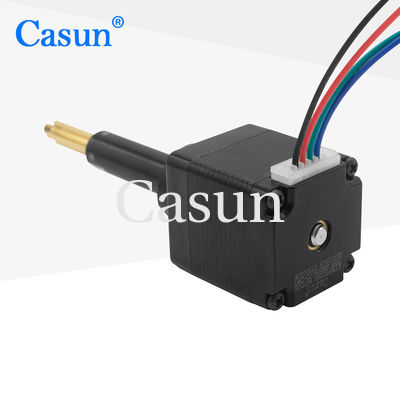

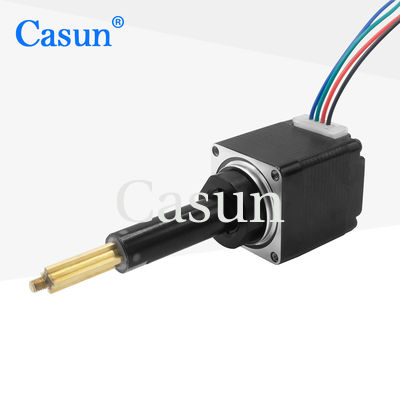

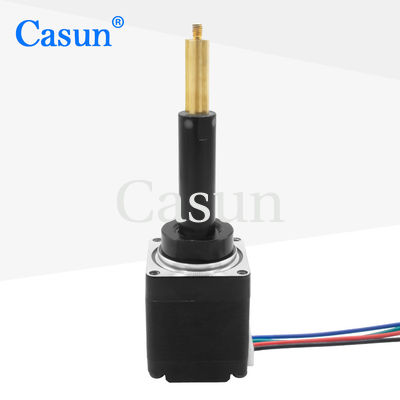

Nema 8 Schrittmotor Linienantrieb 6,24Vdc 0,4Amp 0,3kg Schrittmotor für Spender
Nema 8 ist eine von der National Electrical Manufacturers Association (NEMA) definierte Standardgröße für Schrittmotoren, die die Montageabmessungen und anderen mechanischen Eigenschaften des Motors angibt.
Der Spannungsbereich von 6 bis 24 Vdc deutet darauf hin, dass der Motor innerhalb dieses Spannungsbereichs betrieben werden kann.Die spezifische Spannung, die Sie wählen, hängt von der Anwendung und der Treiber verwendet, um den Motor zu steuern.
Eigenschaften:
-
Bipolare oder einpolare Versionen verfügbar
-
Hybride Schrittfahrzeugkonstruktion
-
Erhältlich in Ein- oder Doppelwellenversionen
-
CE- und RoHS-Genehmigung
-
Anpassungen auf Anfrage
Motorspezifikationen
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
20 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
0.4Amp
|
|
Haltemoment
|
-kg bei -pps
|
|
Widerstand
|
11.5 Ohm
|
|
Induktivität
|
3.50mH
|
|
Rotor Trägheit
|
6g-cm2
|
|
Motorgewicht
|
0.2 kg
|
|
Blei
|
35 mm
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
| Körperlänge |
Durchmesser der Schraube |
Schwingung |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 bis 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Encoder. Bremse. Getriebe. Welle.
Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
