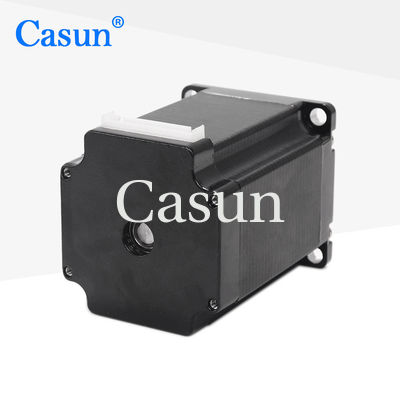

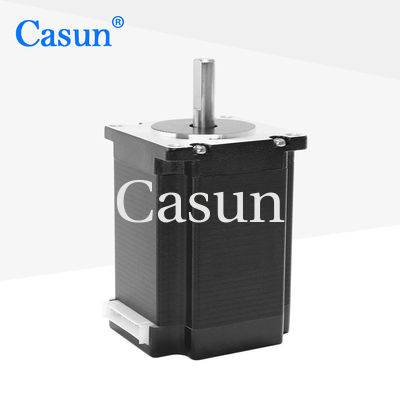

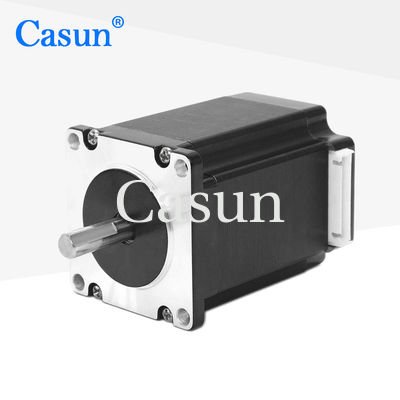

1.8 Stufe 2 Schrittmotor geeignet für Gravurmaschinen 17,5 N.m Hybrid NEMA 23
NEMA 23 Schrittmotoren sind in der Regel aus hochwertigen Materialien hergestellt, die eine gute Haltbarkeit und eine lange Lebensdauer aufweisen.
Anwendung auf CNC-Werkzeugmaschinen, 3D-Drucker und Automatisierungsgeräte.
Eigenschaften:
-
Hochdrehmoment und hohe Präzision
-
für die Hochtechnologieindustrie und für Geräte der elektronischen Industrie
-
Händler werden aktiv gesucht!
-
Wir sind offen für Vertragsabschlüsse.
-
Zehnjährige Garantie und Kauf mit Zuversicht
Aussehen
Abmessungen
Motorspezifikationen
Stiefengel
|
10,8 °
|
Rahmengröße
|
57 mm
|
Anzahl der Phasen
|
Phase 2
|
Nennstrom
|
2.5 A
|
Haltemoment
|
1750 mN.m
|
Widerstand
|
2.4 Ohm
|
Induktivität
|
90,0 mH
|
Rotor Trägheit
|
460 g-cm2
|
Motorgewicht
|
1 kg
|
Anzahl der Leads
|
4
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Länge |
TYpe der Welle |
Nennstrom |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
0.6 N.m. |
10,8° |
41 mm |
D Welle 21 mm |
1.0A |
| Die Bezeichnung der Beförderung ist die Beförderung der Beförderung. |
1.1 N.m. |
10,8° |
54 mm |
D Welle 21 mm |
3.0A |
| Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
2.0N.m |
10,8° |
76 mm |
D Welle 21 mm |
3.0A |
| Die Bezeichnung des Herstellers ist: |
2.5 N.m. |
10,8° |
83 mm |
D Welle 21 mm |
3.0A |
| Die in Absatz 1 genannten Bedingungen gelten nicht. |
3.0N.m |
10,8° |
100 mm |
D Welle 20 mm |
3.0A |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Verschlüsselung
|
Bremse
|
Getriebe
|
Schacht
|
|
|
|
|
Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
