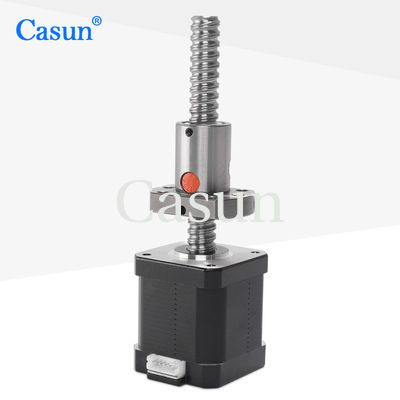

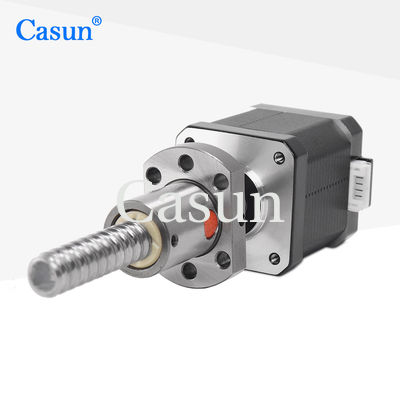

NEMA17 Kugelschraub-Schrittmotor 320mN.M Linear-Schrittmotor für die Automatisierung
Der Mechanismus der Kugelschraube besteht aus einer Gewinde und einer Mutter mit Kugellagern, die zwischen der Schraube und der Mutter rollen.die zu einer linearen Bewegung führt.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
42 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
1.68 Ampere |
Haltemoment
|
320 mN.m. |
Widerstand
|
1.50ohm |
Induktivität
|
2.5mH |
Rotor Trägheit
|
38 g-cm2 |
Motorgewicht
|
0.2 kg |
Schraube aus Blei
|
45 mm |
Verbindung
|
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
Körperlänge | Durchmesser der Schraube | Schwingung | Länge der Schraube | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20 bis 1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
