Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 60SHD4701-24S |

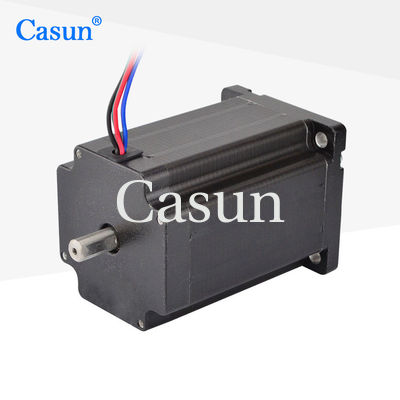

NEMA24 Schrittmotor 4100mN.M Doppelschacht-Schrittmotor mit hoher Qualität
Doppelschacht-Schrittmotor NEMA 24 4100mN.m 60x60x100mm Hybrid-Schrittmotor für Automationsmaschinen.
Größe: In der Norm NEMA 24 sind die Montagemengen für Schrittmotoren festgelegt.

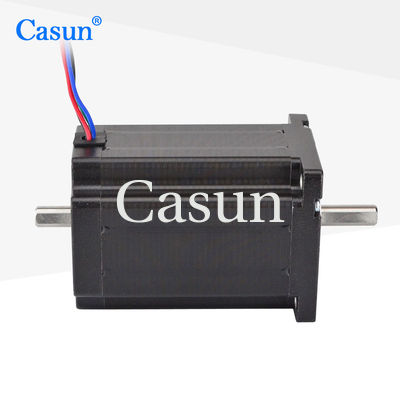

Doppelwelle: Der Motor verfügt über zwei Ausgangswellen, so dass Sie zwei separate Mechanismen oder Lasten gleichzeitig anschließen und antreiben können.Dies kann in Anwendungen nützlich sein, in denen mehrere Komponenten unabhängig voneinander angetrieben werden müssen.
Anwendungen: NEMA 24-Doppelwellen-Schrittmotoren werden häufig in verschiedenen Automatisierungsanwendungen wie CNC-Maschinen, 3D-Druckern, Roboterarmen und automatisierter Fertigungsausrüstung eingesetzt.Durch ihr hohes Drehmoment sind sie für Antriebsmechanismen geeignet, die eine präzise Positionierung und Steuerung erfordern.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
60 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
3.5 Ampere |
Haltemoment
|
4100 mN.m. |
Widerstand
|
- Ja. |
Induktivität
|
-MH. |
Rotor Trägheit
|
-g-cm2 |
Motorgewicht
|
1.5 kg |
|
|
|
|
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Länge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
Herunterladen
Wir haben die Fähigkeit, Motor-Features wie Wellen, Wickelparameter, Installationsdimensionen, Blei Drähte,und Steckverbinder können dazu beitragen, dass der Motor perfekt für die Anwendung des Kunden passtDies kann zu einer verbesserten Effizienz, einer erhöhten Zuverlässigkeit und einer Verkürzung der Ausfallzeiten führen.
