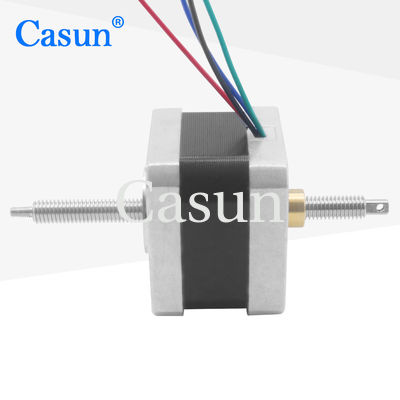

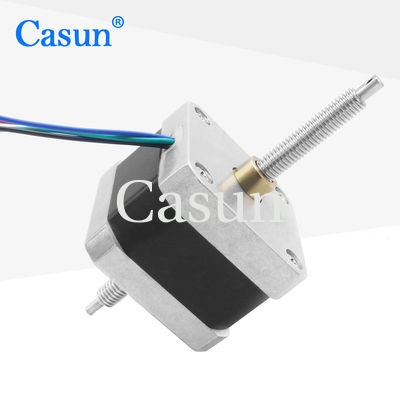

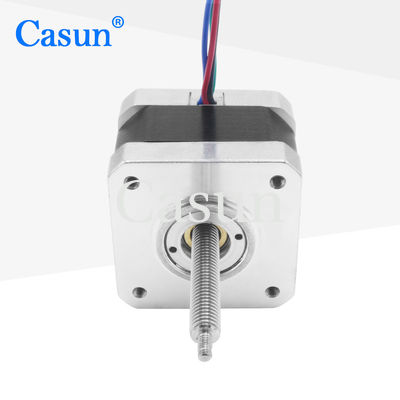

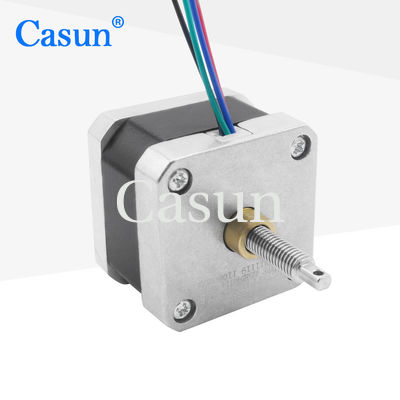

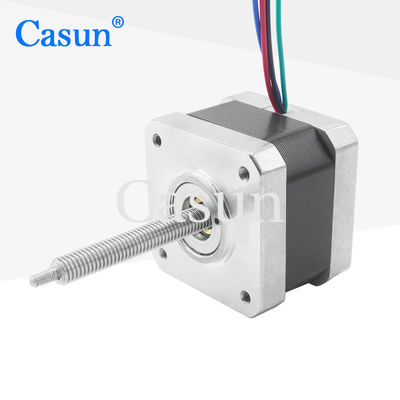

Nicht-gefangener Schrittmotor NEMA 17 1.8 Grad 1.5A 0.26N.M für die Automatisierung von 3D-Druckern
Mit hoher Auflösung können kleine Schrittwinkel erreicht und eine präzise Positionskontrolle erreicht werden.
NEMA 17 Schrittmotoren werden in verschiedenen Anwendungsbereichen weit verbreitet.
Eigenschaften:
-
Beruflicher Spezialist für Antriebslösungen
-
Wir können "viele internationale Zertifizierungen" für Hightech- und elektronische Industriegeräte liefern.
-
Jedes Schrittmotormodell ist für verschiedene Szenarien ausgelegt
-
Unsere Ingenieure werden sich innerhalb von 48 Stunden melden, um die beste Lösung zu finden.
-
Anpassungen auf Anfrage
Motorspezifikationen
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
42 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
1.2Amp
|
|
Haltemoment
|
260 mN.m.
|
|
Widerstand
|
2.5 Ohm
|
|
Induktivität
|
3.3mH
|
|
Rotor Trägheit
|
38 g-cm2
|
|
Motorgewicht
|
0.2 kg
|
|
Schraube aus Blei
|
-
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
| Körperlänge |
Durchmesser der Schraube |
Schwingung |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 bis 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsdimensionen, Leitungen mit speziellen Anforderungen, Steckverbinder usw.
Häufig gestellte Fragen
1Wer sind wir?
Wir haben unseren Sitz in Guangdong, China, ab 2011, verkaufen auf dem Inlandsmarkt ((63.00%), Westeuropa ((12.00%), Nordamerika ((9.00%), Ostasien ((8.00%), Nord-Europa ((2.00%), Osteuropa ((00.00%),Südostasien.00%), Ozeanien ((00.00%), Mittlerer Osten ((00.00%), Südeuropa ((00.00%), Südasien ((00.00%). In unserem Büro arbeiten insgesamt etwa 51-100 Personen.
2. wie können wir Qualität garantieren?
Vor der Serienproduktion immer eine Vorproduktionsprobe;
Immer endgültige Inspektion vor dem Versand;
3Was können Sie von uns kaufen?
Schrittmotor, BLDC Motor
4. warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?
Wir sind seit mehr als 11 Jahren auf die Herstellung und den Verkauf von Schrittmotoren spezialisiert.
5- Welche Dienstleistungen können wir anbieten?
Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW, Expresslieferung;
Akzeptierte Zahlungswährung: USD, CNY;
Akzeptierte Zahlungsart: T/T,L/C,D/P D/A,,PayPal;
Sprache: Englisch, Chinesisch, Japanisch
Die Optionen:
Encoder. Bremse. Getriebe. Welle.
