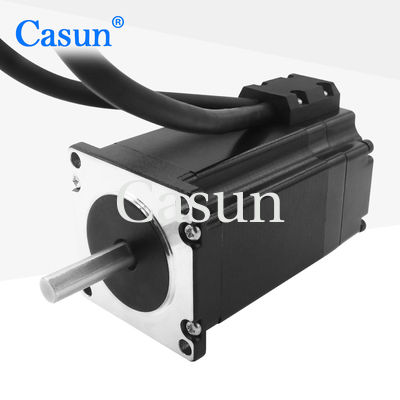

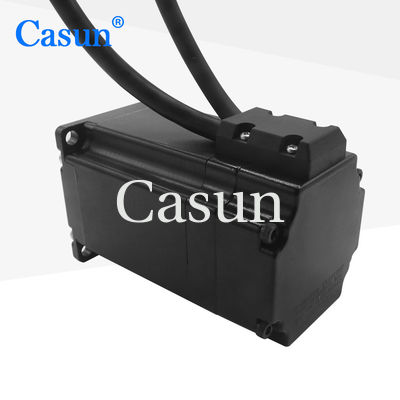

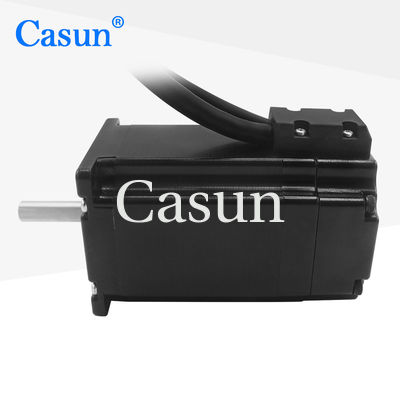

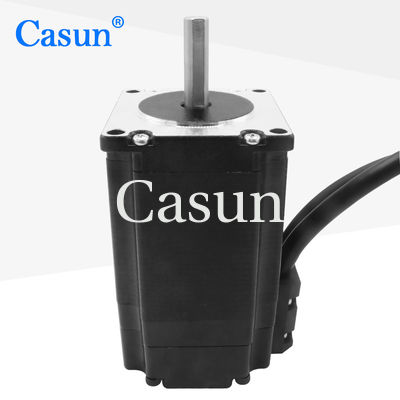

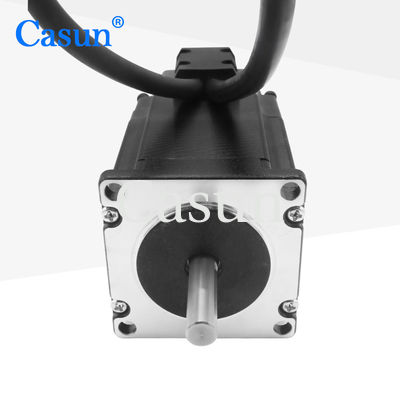

Schließschleifer-Schrittmotor Hybrid 2N.M NEMA 23 mit Encoder für Druckmaschinen
Durch die Einführung der geschlossenen Steuerungstechnologie kann eine präzise Positionssteuerung immer unter hohen Geschwindigkeiten und komplexen Belastungen aufrechterhalten werden.
Halbleitergeräte, LED-Automatisierungsgeräte, Druckmaschinen, Verpackungsmaschinen usw.
Eigenschaften:
-
Hochdrehmoment und hohe Präzision
-
Unsere Produkte bieten hohes Drehmoment und Präzision
-
Unsere Ingenieure werden uns innerhalb von 48 Stunden erreichen, um die optimale Lösung anzubieten.
-
Jedes Modell unseres Schrittmotors eignet sich für verschiedene Anwendungen
-
Akzeptieren Sie die Vertragsfertigung
Motorspezifikationen
Stiefengel
|
10,8 °
|
Rahmengröße
|
76 mm
|
Anzahl der Phasen
|
Phase 2
|
Nennstrom
|
5.0 A
|
Haltemoment
|
2.0 N.m.
|
Widerstand
|
0.48 Ohm
|
Induktivität
|
10,6 mH
|
Rotor Trägheit
|
460 g-cm2
|
Motorgewicht
|
1.2 kg
|
Anzahl der Leads
|
4
|
Verbindung
|
Bipolar
|
Aussehen
Abmessungen
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Länge |
TYpe der Welle |
Nennstrom |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
0.6 N.m. |
10,8° |
41 mm |
D Welle 21 mm |
1.0A |
| Die Bezeichnung der Beförderung ist die Beförderung der Beförderung. |
1.1 N.m. |
10,8° |
54 mm |
D Welle 21 mm |
3.0A |
| Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
2.0N.m |
10,8° |
76 mm |
D Welle 21 mm |
3.0A |
| Die Bezeichnung des Herstellers ist: |
2.5 N.m. |
10,8° |
83 mm |
D Welle 21 mm |
3.0A |
| Die in Absatz 1 genannten Bedingungen gelten nicht. |
3.0N.m |
10,8° |
100 mm |
D Welle 20 mm |
3.0A |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsdimensionen, Leitungen mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Verschlüsselung
|
Bremse
|
Getriebe
|
Schacht
|
|
|
|
|
Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
