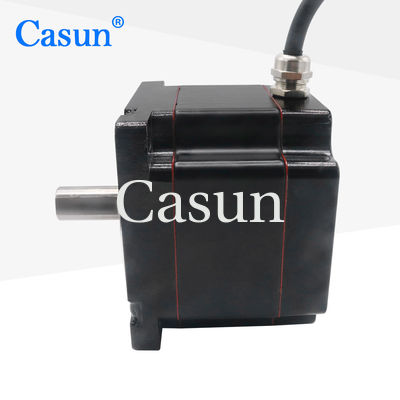

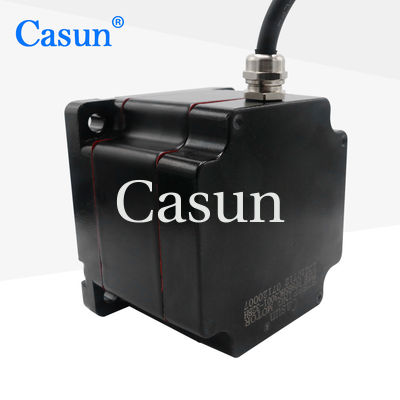

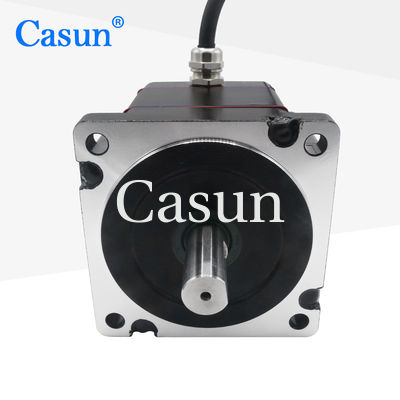

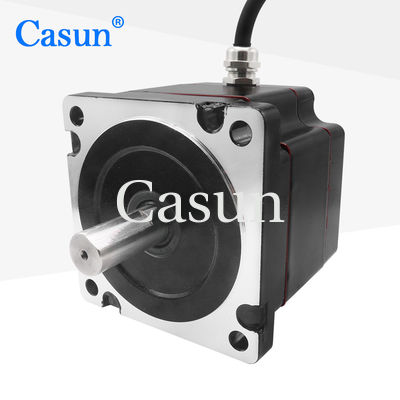

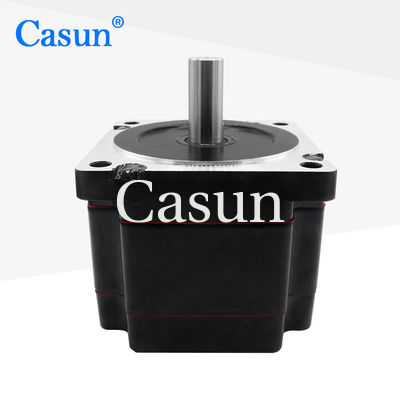

70 mm Mikroschritt-Schrittmotor 3 Phase 1.2 Grad NEMA 34 2.0N.M 2.5A

70 mm Mikroschritt-Schrittmotor 3 Phase 1.2 Grad NEMA 34 2.0N.M 2.5A

Markenbezeichnung:	Casun
Modellnummer:	FP86SHC3001-32BH
Moq:	1 Stk
Preis:	$9.49-$14
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schrittwinkel:

1.2°

Zahl der Phase:

Nennstrom:

2.5a

Körper:

70mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

70 mm Mikro-Schritt-Schrittmotor

NEMA 34 Mikro-Schritt-Schrittmotor

1.2 Stufe Mikro-Schritt-Schrittmotor

Produkt-Beschreibung

Mikro-Schrittmotor 3 Phase 1.2 Grad NEMA 34 2.0N.M 2.5A mit CE RoHs

Der NEMA 34 Schrittmotor bietet eine hervorragende Leistung bei hohen Lasten oder bei Anwendungen mit hohen Drehmomentanforderungen.

Große Roboter, automatisierte Produktionslinien, 5-Achsen-CNC-Werkzeugmaschinen.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Wir bieten maßgeschneiderte Dienstleistungen und sind offen für die Vertragsfertigung
Spezialisierung auf die Bereitstellung personalisierter Dienstleistungen ist unser Spezialgebiet
Mit 12 Jahren Geschäftstätigkeit in China haben wir mehr als 800 Kunden erfolgreich bedient
Unsere Produkte liefern außergewöhnliches Drehmoment und Präzision

Abmessungen

Motorspezifikationen

Stiefengel	1.2 °
Rahmengröße	86 mm
Anzahl der Phasen	Phase 3
Nennstrom	2.5A
Haltemoment	2 N.m.
Widerstand	3.7 Ohm
Induktivität	11 mH
Rotor Trägheit	1000 g-cm2
Motorgewicht	10,7 kg
Anzahl der Leads	4
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Drehmomentkurven

Untermodelle

Modell	Haltemoment	Schrittwinkel	Länge	TYpe der Welle	Nennstrom
86SHD4003-32	4.0N.m	10,8°	69 mm	Schlüsselwelle 32 mm	4.0A
86SHD4101-32	4.5 N.m.	10,8°	76 mm	Schlüsselwelle 32 mm	4.0A
Die in Absatz 1 genannten Anforderungen gelten nicht.	5.6 N.m.	10,8°	98 mm	Schlüsselwelle 37 mm	4.0A
86SHD4314-37	60,8 N.m.	10,8°	112 mm	Schlüsselwelle 37 mm	5.0A
86SHD4404-37	8.0N.m	10,8°	127 mm	Schlüsselwelle 37 mm	5.0A
86SHD4505-37	12.0N.m	10,8°	150 mm	Schlüsselwelle 37 mm	5.5A

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

70 mm Mikroschritt-Schrittmotor 3 Phase 1.2 Grad NEMA 34 2.0N.M 2.5A 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.

Umbauten:

2-phasiger zweipoliger Schrittmotor

Nema 6 Bipolar-Schrittmotor

70 mm Mikro-Schritt-Schrittmotor
