Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine

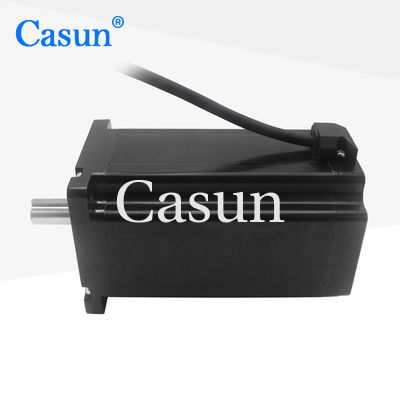

  • Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine

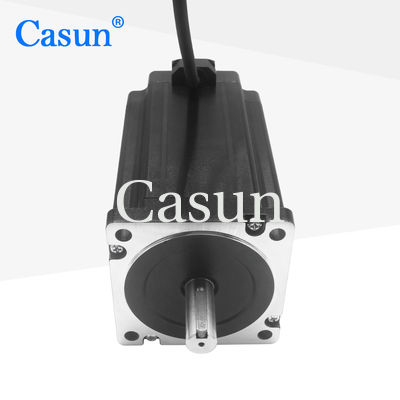

  • Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine

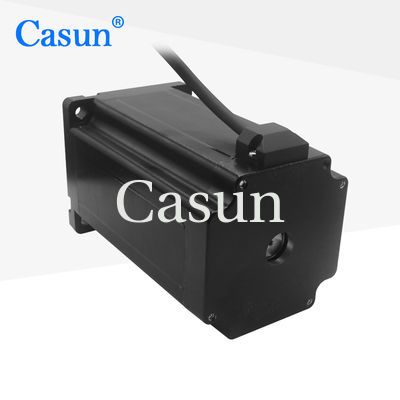

  • Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine

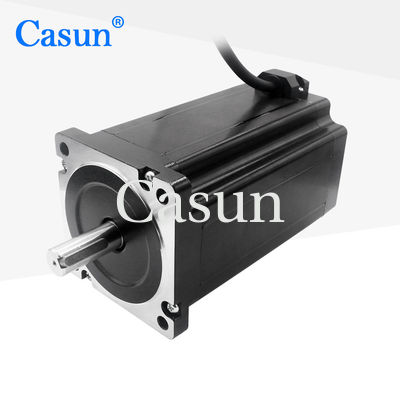

  • Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine

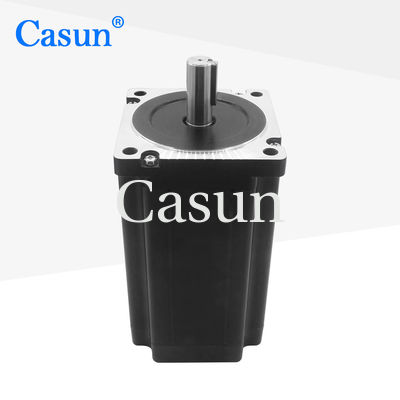

  • Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine
  • Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine
Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine

Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine

Herkunftsort CHINA
Markenname Casun
Zertifizierung CE,ROHS,ISO
Modellnummer 86SHD4508-34H
Produkt-Details
Schritt-Winkel:
1.8°
Zahl der Phase:
2
Nennstrom:
6.0A
Körper:
149mm
Markieren:

NEMA 34 Hybrid-Schrittmotor

,

12 N.M. Hybrid-Schrittmotor

,

149 mm NEMA 34 Schrittmotor

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1pc
Preis
$9.49-$14
Verpackung Informationen
Karton: 36x29x14cm
Lieferzeit
7-15 Tage
Zahlungsbedingungen
D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit
40000+PCS+Month
Produkt-Beschreibung

Der Schrittmotor NEMA 34 ist gut anpassungsfähig und kann sich an verschiedene Arbeitsumgebungen und Anwendungsbedürfnisse anpassen.

Ausgezeichnete Leistung bei hohen Lasten oder bei Anwendungen mit hohen Drehmomentanforderungen.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Wir bieten maßgeschneiderte Dienstleistungen und sind offen für die Vertragserstellung

  • Jedes Modell unseres Schrittmotors eignet sich für verschiedene Anwendungen

  • Händler werden gesucht!

  • Anpassungen auf Anfrage

Abmessungen

Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



86 mm

Anzahl der Phasen



Phase 2

Nennstrom



6.0A

Haltemoment



12 N.m

Widerstand



1.0ohm

Induktivität



5mH

Rotor Trägheit



3600 g-cm2

Motorgewicht



50,0 kg

Anzahl der Leads



4

Verbindung



Bipolar



Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min









Drehmomentkurven







Untermodelle



Modell Haltemoment Schrittwinkel Länge TYpe der Welle Nennstrom
86SHD4003-32 4.0N.m 10,8° 69 mm Schlüsselwelle 32 mm 4.0A
86SHD4101-32 4.5 N.m. 10,8° 76 mm Schlüsselwelle 32 mm 4.0A
Die in Absatz 1 genannten Anforderungen gelten nicht. 5.6 N.m. 10,8° 98 mm Schlüsselwelle 37 mm 4.0A
86SHD4314-37 60,8 N.m. 10,8° 112 mm Schlüsselwelle 37 mm 5.0A
86SHD4404-37 8.0N.m 10,8° 127 mm Schlüsselwelle 37 mm 5.0A
86SHD4505-37 12.0N.m 10,8° 150 mm Schlüsselwelle 37 mm 5.5A



Herunterladen





Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsdimensionen, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine 1 Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine 2 Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine 3 Schrittmotor 86*86*149mm NEMA 34 Hybrid12n.m mit Laser-Schneidemaschine 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.












Umbauten:

NEMA 34 Hybrid-Schrittmotor,

12 N.M. Hybrid-Schrittmotor,

149 mm NEMA 34 Schrittmotor
