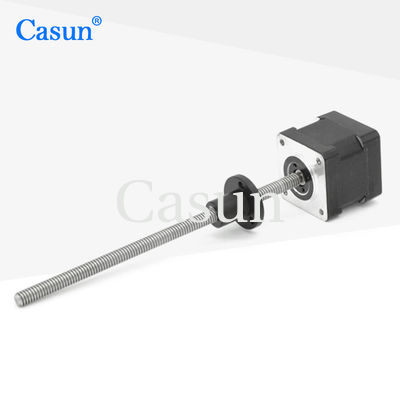

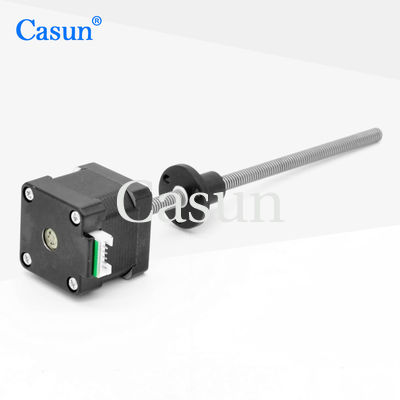

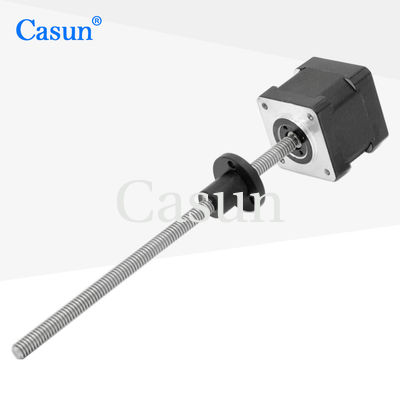

NEMA 14 Hybrid-Schrittmotor Tr5*1 (P1) Schrittmotor Mikroschrittmotor für Automationsmaschinen
NEMA14 Kaptivtrampelmotor mit Schraubschraubdrehmoment 0,2 kg tr5*4 für medizinische Geräte
Der von Ihnen erwähnte NEMA14 Captive-Schrittmotor ist mit einer Schraube ausgelegt und hat ein Haltspuls von 0,2 kg. Die Schraube hat eine TR5*4 ((p1) Spezifikation. Hier sind die Details:
Motortyp: Zweiphasiges Schrittmotor
Bei der Prüfung des Fahrzeugs ist der Fahrzeugführer zu informieren, ob das Fahrzeug in Betrieb ist.
Schraube mit Blei: TR5*4 ((p1)
Das Haltedrehmoment von 0,2 kg gibt das maximale Drehmoment an, das der Motor erzeugen kann, um eine Rotation zu verhindern oder eine Last an Ort und Stelle zu halten.cm (Kilogramm-Zentimeter).
Die Spezifikation für die Schraube TR5*4 ((p1) bezieht sich auf den Gewindetypen, den Schwung und weitere Eigenschaften der Schraube. TR5 zeigt ein trapezförmiges Gewindprofil mit einem Hauptdurchmesser von 5 mm an.Das "*4" zeigt einen Abstand von 4 mm an, d. h. die Schraube bewegt sich bei jeder vollständigen Umdrehung um 4 mm vorwärts. Das "(p1) " deutet darauf hin, dass die Schraube bestimmte Eigenschaften oder Modifikationen aufweist,die je nach Hersteller oder spezifischen Anwendungsvoraussetzungen variieren können.
Diese Art von Schrittmotor mit einer eingeschlossenen Schraubschraube wird häufig in Automatisierungsmaschinen wie automatisierten Montageanlagen, Präzisionspositionsanlagen,mit einer Breite von mehr als 20 mm,.
Eigenschaften:
-
Bipolare oder einpolare Versionen verfügbar
-
Hybride Schrittfahrzeugkonstruktion
-
Erhältlich in Ein- oder Doppelwellenversionen
-
CE- und RoHS-Genehmigung
-
Anpassungen auf Anfrage
Motorspezifikationen
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
35 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
0.4Amp
|
|
Haltemoment
|
200 mN.m.
|
|
Widerstand
|
24 Ohm
|
|
Induktivität
|
34 mH
|
|
Rotor Trägheit
|
12 g-cm2
|
|
Motorgewicht
|
0.2 kg
|
|
Schraube aus Blei
|
Tr5X4
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
| Körperlänge |
Durchmesser der Schraube |
Schwingung |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 bis 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsdimensionen, Leitungen mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Encoder. Bremse. Getriebe. Welle.
Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
