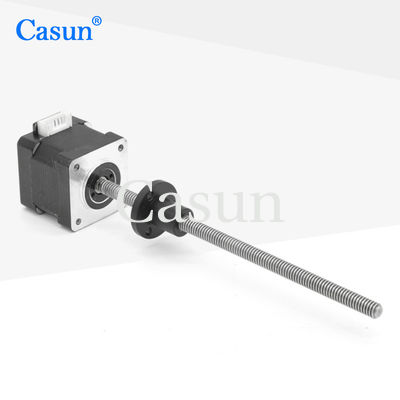

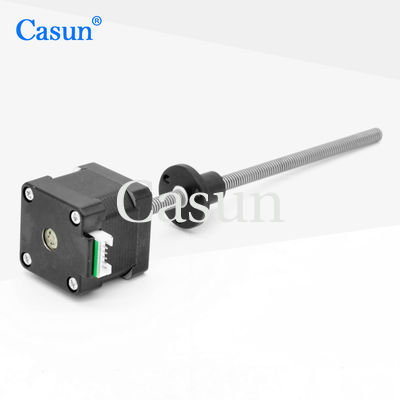

Casun Nema14 35x35x34mm Schraubschraubschrittmotor Tr8x4 ((P2) Mini-Kaptivschrittmotor
Der von Ihnen erwähnte NEMA14-Schrittmotor ist mit einer Schraube ausgelegt und hat ein Haltspuls von 0,2 kg. Die Abmessungen des Motors sind 35x35x34 mm,und die Schraube hat eine Spezifikation TR8*4Hier ist eine Aufschlüsselung der Informationen:
Motortyp: Zweiphasiges Schrittmotor
Bei der Prüfung des Fahrzeugs ist der Fahrzeugführer zu informieren, ob das Fahrzeug in Betrieb ist.
Abmessungen: 35x35x34 mm (Breite x Tiefe x Höhe)
Schraube mit Blei: TR8*4
Das Haltedrehmoment von 0,2 kg gibt das maximale Drehmoment an, das der Motor erzeugen kann, um eine Rotation zu verhindern oder eine Last an Ort und Stelle zu halten, typischerweise in N.m (Newtonmeter) oder kg.cm (Kilogramm-Zentimeter) gemessen.
Die Abmessungen des Motors sind 35x35x34mm angegeben, was seine physische Größe mit Breite, Tiefe und Höhe angibt.
Die Spezifikation der Schraube TR8*4 bezieht sich auf den Gewindetypen und die Schraube der Schraube. TR8 zeigt ein trapezförmiges Gewindprofil mit einem größeren Durchmesser von 8 mm an, und das "*4" deutet auf eine Schraube von 4 mm hin.Das bedeutet, dass die Schraube um 4 mm für jede vollständige Umdrehung voran.
Diese Art von Schrittmotor mit einer gefangenen Schraube wird häufig in medizinischen Geräten wie medizinischen Pumpen, präzisen Positionierungssystemen,oder andere Anwendungen, bei denen eine gesteuerte lineare Bewegung erforderlich ist.
Eigenschaften:
-
Bipolare oder einpolare Versionen verfügbar
-
Hybride Schrittfahrzeugkonstruktion
-
Erhältlich in Ein- oder Doppelwellenversionen
-
CE- und RoHS-Genehmigung
-
Anpassungen auf Anfrage
Motorspezifikationen
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
35 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
0.4Amp
|
|
Haltemoment
|
200 mN.m.
|
|
Widerstand
|
200 Ohm
|
|
Induktivität
|
20 mH
|
|
Rotor Trägheit
|
14 g-cm2
|
|
Motorgewicht
|
0.2 kg
|
|
Schraube aus Blei
|
Tr8X8
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
| Körperlänge |
Durchmesser der Schraube |
Schwingung |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 bis 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
