Herkunftsort | CHINA |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | P35SHD4112-250NKH |

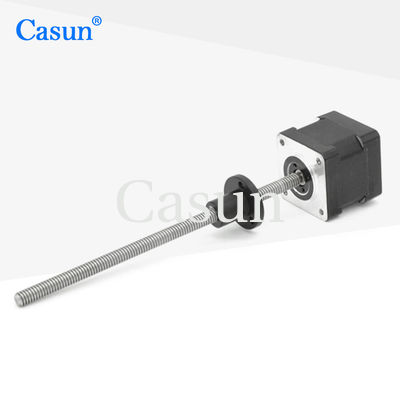

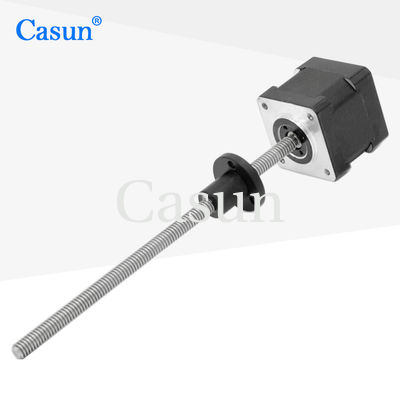

NEMA14 Kaptiv-Schrittmotor mit Schraubschraubdrehmoment 0,2 kg tr8*8 für medizinische Geräte
Der von Ihnen erwähnte NEMA14-Schrittmotor ist mit einer Schraubschraube ausgelegt und hat ein Haltspuls von 0,2 kg. Die von Ihnen angegebene Schraubschraubenspezifikation ist TR8*8.Hier ist, was diese Information bedeutet.:
Motortyp: Zweiphasiges Schrittmotor
Bei der Prüfung des Fahrzeugs ist der Fahrzeugführer zu informieren, ob das Fahrzeug in Betrieb ist.
Schraube mit Blei: TR8*8
Das Haltedrehmoment gibt das maximale Drehmoment an, das der Motor beim Stehen ausüben kann, um eine Bewegung zu verhindern, typischerweise in N.m (Newtonmeter) oder kg.cm (Kilogramm-Zentimeter) gemessen.Es wird als 0 angegeben.2 kg, was bedeutet, dass der Motor Gegenstände mit einem Gewicht von bis zu 0,2 kg ohne Drehung bei Antrieb aufnehmen kann.
Die Spezifikation für die Schraube TR8*8 bezieht sich auf den Gewindetypen und die Schraubhöhe der Schraube. TR8 zeigt ein trapezförmiges Gewindprofil mit einem größeren Durchmesser von 8 mm an.Das "*8" zeigt an, dass die Schraube eine Abstand von 8 mm hat, was bedeutet, dass es für jede vollständige Umdrehung um 8 mm voranschreitet.
Diese Art von Schrittmotor mit einer gefangenen Schraube wird häufig in medizinischen Geräten wie medizinischen Pumpen, Präzisionspositionssystemen,oder andere Anwendungen, bei denen eine gesteuerte lineare Bewegung erforderlich ist.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
35 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
0.4Amp |
Haltemoment
|
200 mN.m. |
Widerstand
|
200 Ohm |
Induktivität
|
20 mH |
Rotor Trägheit
|
14 g-cm2 |
Motorgewicht
|
0.2 kg |
Schraube aus Blei
|
Tr8X8 |
Verbindung
|
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
Körperlänge | Durchmesser der Schraube | Schwingung | Länge der Schraube | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20 bis 1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
