Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 57SHD4811-330NXH-PSM57 |
NEMA23 Integrierter Motor Außenleiterschraubmotor 2N.M. Integrierter Kaptivschrittmotor
Casun integrierter externer Schraubschraubschrittmotor NEMA 23 2N.M Schrittmotor Kaptivschrittmotor
Der Casun Integrated External Lead Screw Stepper Motor ist ein spezifischer Schrittmotor, der von Casun entwickelt und hergestellt wird.m (Newtonmeter)Der Begriff "integrierte externe Schraube" deutet darauf hin, daß der Motor einen externen Schraubenmechanismus besitzt, der für lineare Anwendungen verwendet wird.
Ein SchraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraDer Casun-Motor bietet eine kompakte Lösung für Anwendungen, die eine präzise lineare Positionierung erfordern.
Der Begriff "gefangener Schrittmotor" bezieht sich auf einen Schrittmotor, der einen Mechanismus enthält, der verhindert, dass sich die Welle frei dreht, wenn der Motor nicht angetrieben wird.Diese Konstruktion sorgt dafür, dass die Motorwelle in einer festen Position bleibt, die Stabilität gewährleistet und unerwünschte Bewegungen verhindert.
Insgesamt eignet sich der Casun integrierte externe Schraubschraub-Schrittmotor NEMA 23 2N.M für Anwendungen, bei denen sowohl eine Dreh- als auch eine lineare Bewegungssteuerung erforderlich ist.mit präzisen Positionierungs- und Haltefunktionen.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
57 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
2.4A |
Haltemoment |
2 N.m. |
Widerstand |
1.2 Ohm |
Induktivität |
4.2 mH |
Rotor Trägheit |
460 g-cm2 |
Motorgewicht |
10,4 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N

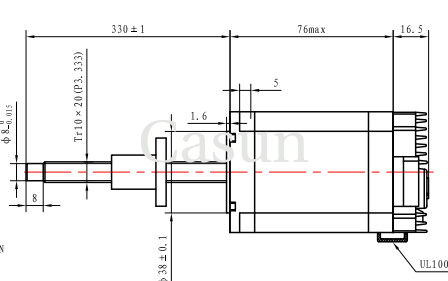

Körperlänge
|
Durchmesser der Schraube | Schwingung | Länge der Schraube |
41 mm
54 mm
76 mm
83 mm
100 mm |
8 | 1 | 20 ~ 1000 m |
2 | |||
4 | |||
8 | |||
9.53 | 1.5875 | ||
3.175 | |||
25.4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
Herunterladen
Wenn unser Basismotor Ihren Anforderungen nicht entspricht, können wir den Motor an Ihre Anforderungen anpassen.
Einzigartige Schächte, Wickelparameter, Installationsmessungen, Bleidrähte mit einzigartigen Bedürfnissen, Verbindungen usw. sind Beispiele für maßgeschneiderten Inhalt.
Verschlüsselung |
Bremse |
Getriebe |
Schacht |
