Casun integrierte integrierten Motor der offenen Schleife des Schrittmotors 550mN.m für Automatisierungsmaschine

Casun integrierte integrierten Motor der offenen Schleife des Schrittmotors 550mN.m für Automatisierungsmaschine

Markenbezeichnung:	Casun
Modellnummer:	42SHD4456-24DH
Moq:	1 Stk
Preis:	$18-$28
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Stiefengel:

1,8°

Haltemoment:

550mN.m

Aktuell:

1.68A

Motorlänge:

48mm

Welle:

Flache Prägelänge der Wellen-24mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Offene Schleife integrierter Schrittmotor

550mN.M integrierter Schrittmotor

Produkt-Beschreibung

Integrierter Schrittmotor Casun 550mN.M Open-Loop-Motor für Automatisierungsmaschinen

Casun integrierter Schrittmotor 550mN.m 3,74V DC Nema 17 Hybrid-Schrittmotor 42x42x48mm zum Fabrikpreis.

Ein integrierter Motor ist ein Motorsystem, das mehrere Komponenten oder Funktionen in einer einzigen Einheit vereint. Typischerweise kombiniert er den Motor selbst mit verschiedenen anderen Elementen wie Sensoren, Steuerungen und Leistungselektronik, wodurch ein kompaktes und in sich geschlossenes System entsteht.

Die Integration dieser Komponenten bietet mehrere Vorteile gegenüber herkömmlichen Motoraufbauten, darunter verbesserte Leistung, reduzierte Größe und Gewicht, vereinfachte Installation und erhöhte Effizienz. Durch die Integration des Motors mit anderen Komponenten kann das System für spezifische Anwendungen optimiert werden, was zu einer besseren Gesamtleistung führt.

Integrierte Motoren werden häufig in verschiedenen Branchen und Anwendungen eingesetzt, darunter Robotik, Automatisierung, Fahrzeugsysteme, medizinische Geräte und Industriemaschinen. Sie finden sich in Anwendungen wie Roboterarmen, CNC-Maschinen, Elektrofahrzeugen, Pumpen, Lüftern und vielen anderen.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Für Hightech-Industrie und elektronische Industrieausrüstungen
Verfügbar in ein- oder doppelwelligen Versionen
Mehrere internationale Zertifizierungen
Professionelle Forschung und Entwicklung, Fertigung

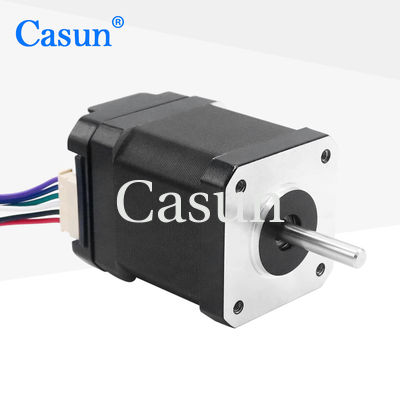

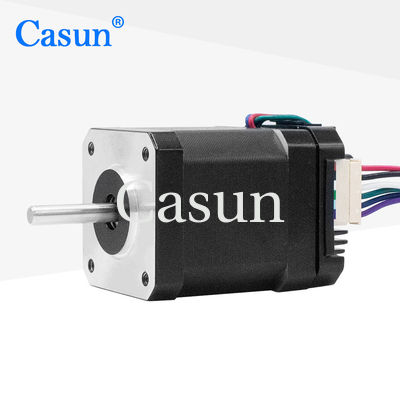

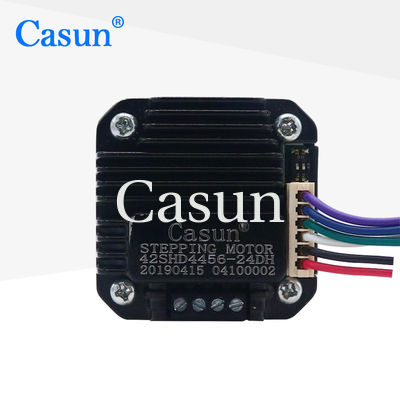

Produkterscheinung

Produktabmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Phasenanzahl	2 Phasen
Nennstrom	1,7 A
Haltemoment	550 mN.m
Widerstand	1,8 Ohm
Induktivität	4,5 mH
Rotorträgheit	2,2 g-cm²
Motorgewicht	0,38 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Verfügbare Untermodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle - 24mm	2,1A

Anpassungsoptionen

Encoder

Bremse

Getriebe

Welle

Benötigen Sie eine Anpassung?

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.
