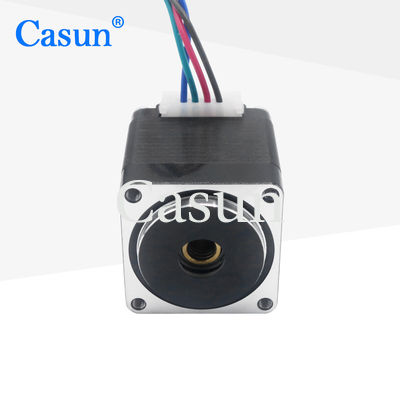

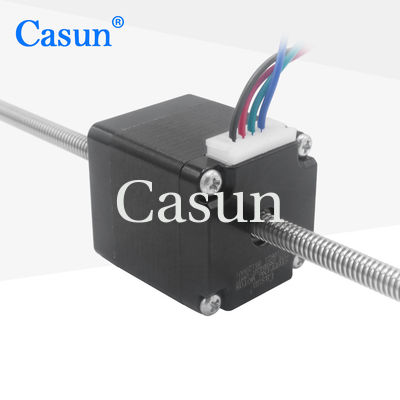

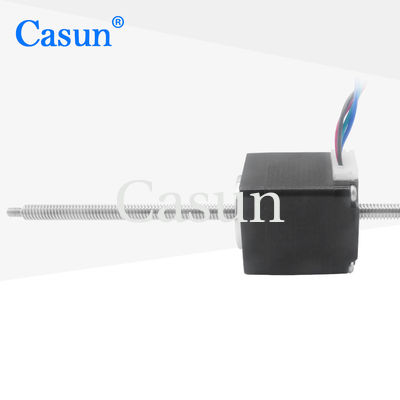

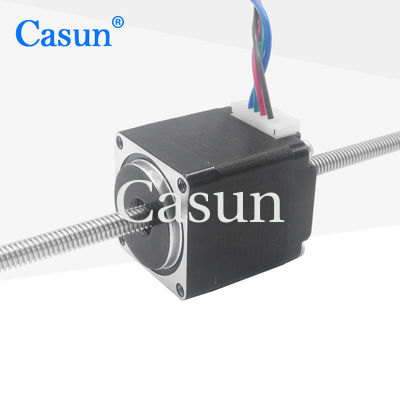

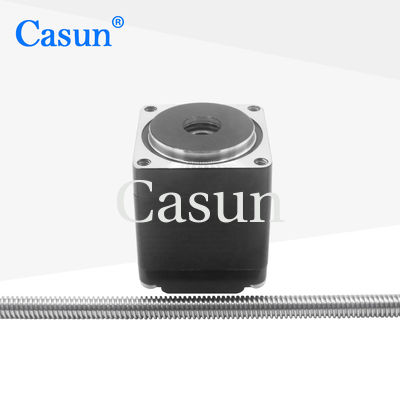

Schrittmotor Linear-Verstellgerät NEMA 17 für mechanischen Transport

Schrittmotor Linear-Verstellgerät NEMA 17 für mechanischen Transport

Markenbezeichnung:	Casun
Modellnummer:	28SHD4207-188TT
Moq:	1 Stk
Preis:	$9.94-$15
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Aktuell:

0.8Amp

Haltemoment:

80mN.m

Leitspindel:

Tr5×2

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Lineare Aktoren mit Schrittmotor

Nema 17 Linearantriebsschrittmotor

Produkt-Beschreibung

NEMA 17 Linearantrieb Schrittmotor für mechanischen Transport

Die Schraubenmechanik kann die Drehbewegung des Motors in eine lineare Bewegung umwandeln und liefert ein höheres Drehmoment. Der NEMA 17 Schrittmotor mit Gewindespindel bietet eine stabilere und zuverlässigere Leistung.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Unsere Ingenieure werden sich innerhalb von 48 Stunden mit Ihnen in Verbindung setzen, um die optimale Lösung anzubieten
CE und RoHS geprüft
Wir bieten kundenspezifische Dienstleistungen und sind offen für Lohnfertigung

Abmessungen

Motordaten

Parameter	Wert
Schrittwinkel	1,8°
Rahmengröße	28mm
Phasenanzahl	2 Phasen
Nennstrom	0,8Ampere
Haltemoment	80mN.m
Widerstand	5,8Ohm
Induktivität	4,1mH
Rotorträgheit	9g-cm²
Motorgewicht	0,12kg
Leitspindel	Tr5X2
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: 80°C maximal

Umgebungstemperatur: -20°C bis 50°C

Lagertemperatur: -20°C bis 100°C

Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130°C

Isolationswiderstand: 100M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Wellenradialspiel: 0,02Max. (450g Last)

Wellenaxialspiel: 0,08Max. (450g Last)

Max. Radialkraft: 28N (20mm von der Flanschplatte)

Max. Axialkraft: 10N

Submodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle - 24mm	2,1A

Kundenspezifische Motorlösungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen.

Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
