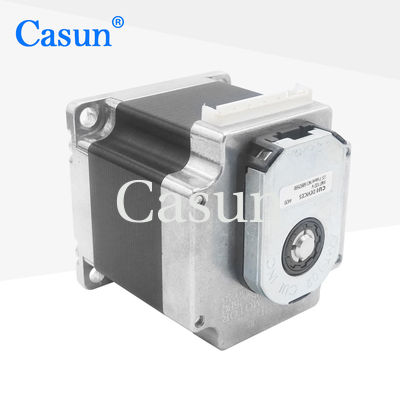

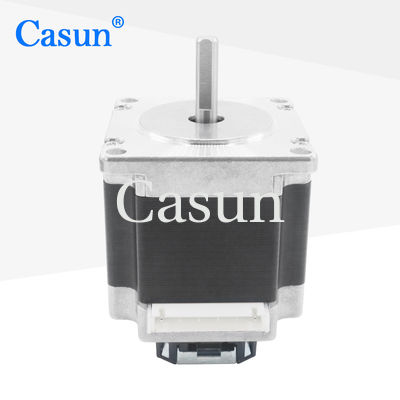

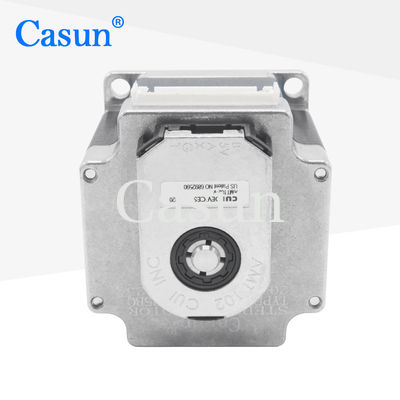

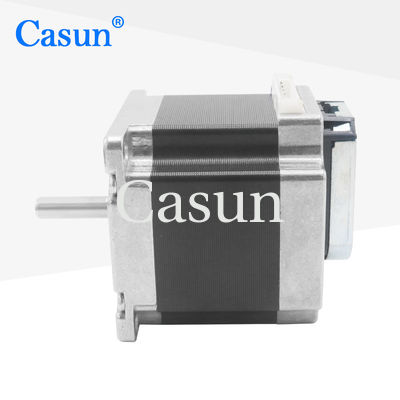

Flachwelle NEMA 23 Schrittmotor mit Encoder 4 Phase 3,0 V 2,5 A für 3 Achsen 4 Achsen CNC-Kit

Flachwelle NEMA 23 Schrittmotor mit Encoder 4 Phase 3,0 V 2,5 A für 3 Achsen 4 Achsen CNC-Kit

Markenbezeichnung:	Casun
Modellnummer:	57SHD0408-25BQ
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

1.2N.m

Aktuell:

2.5a

Motorlänge:

54 mm

Welle:

Flache Prägelänge der Wellen-25mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Flachwelle NEMA 23 Schrittmotor

4 Axis NEMA 23 Schrittmotor

Produkt-Beschreibung

Flachwellen-Schrittmotor NEMA 23 mit Encoder, 4 Phasen, 3,0 V, 2,5 A für 3-Achsen- und 4-Achsen-CNC-Kits

NEMA 23 Schrittmotor mit Encoder, 4 Phasen, 3,0 V, 2,5 A für 3-Achsen- und 4-Achsen-CNC-Kits. Der 57-mm-Hybrid-Schrittmotor liefert Positionsrückmeldung vom Encoder, wodurch die Position des Schrittmotors korrigiert und kalibriert werden kann. Die Echtzeit-Rückmeldung des Encoders ermöglicht es dem System, schneller auf Steuerbefehle zu reagieren.

Hauptmerkmale

Hohes Drehmoment und hohe Präzision
Mehrere internationale Zertifizierungen
Ingenieure werden sich innerhalb von 48 Stunden melden, um optimale Lösungen anzubieten
Auftragsfertigung akzeptiert

Motordaten

Schrittwinkel	1,8°
Rahmengröße	57 mm
Anzahl der Phasen	2 Phasen
Nennstrom	2,5 A
Haltemoment	1,2 Nm
Widerstand	1,2 Ohm
Induktivität	4,2 mH
Rotorträgheit	260 g-cm²
Motorgewicht	0,6 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Länge	Wellentyp	Nennstrom
57SHD4013-21B	0,6 Nm	1,8°	41 mm	D-Welle - 21 mm	1,0 A
57SHD4415-21B	1,1 Nm	1,8°	54 mm	D-Welle - 21 mm	3,0 A
57SHD4816-21B	2,0 Nm	1,8°	76 mm	D-Welle - 21 mm	3,0 A
57SHD4913-21B	2,5 Nm	1,8°	83 mm	D-Welle - 21 mm	3,0 A
57SHD4934-20B	3,0 Nm	1,8°	100 mm	D-Welle - 20 mm	3,0 A

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
