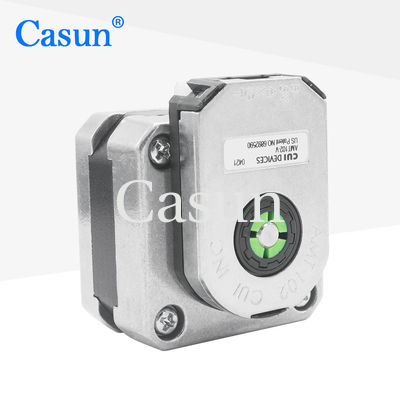

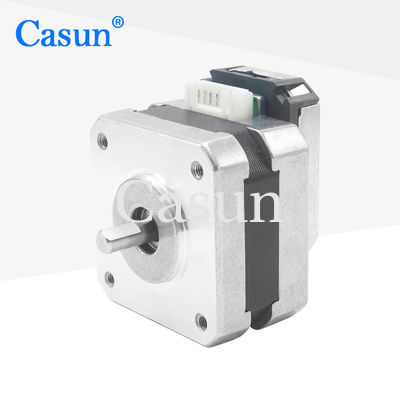

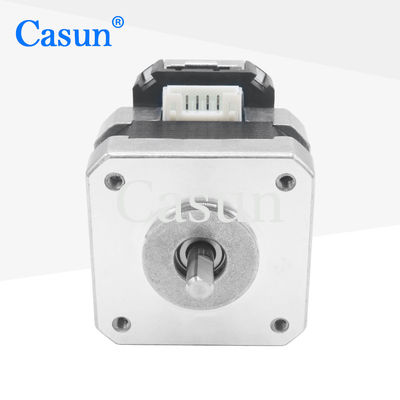

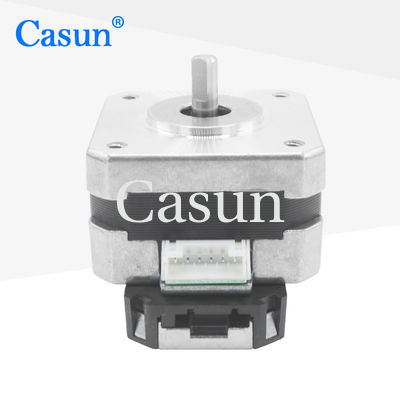

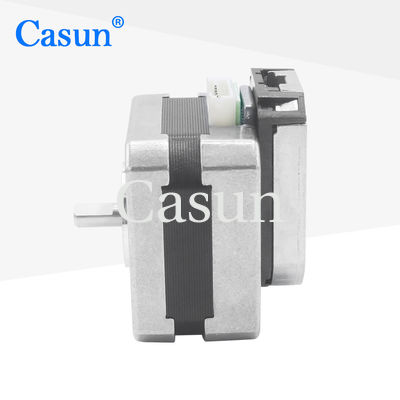

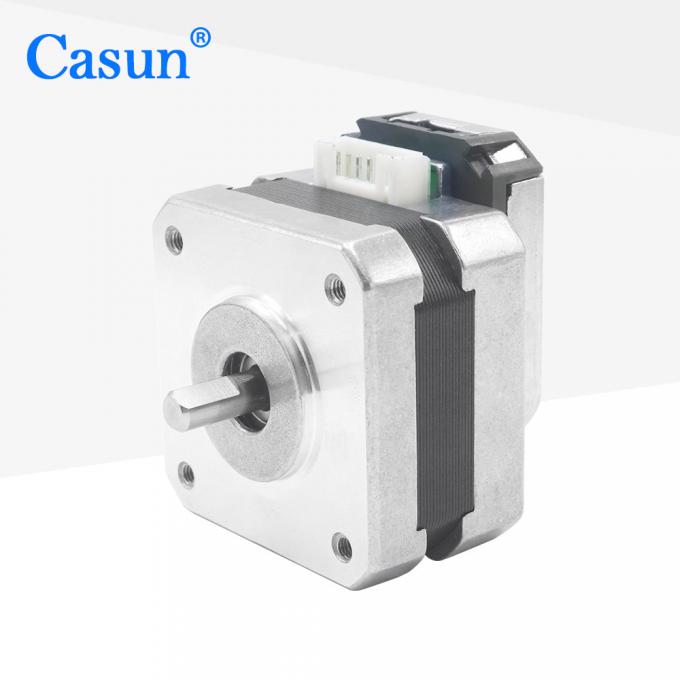

42×42×26mm Schrittmotor mit Encoder 1.5A NEMA 17 für CNC-Zubehör
Die 42mm Hybrid Stepper Motor Series hat ein relativ hohes Drehmoment und kann eine hohe Geschwindigkeit aufrechterhalten.
Die Welle kann hohen Belastungen standhalten und eignet sich für verschiedene Anwendungen wie Druckmaschinen, Automatisierungsausrüstung und Roboter.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
42 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
1.5 A |
Haltemoment |
200 mNm |
Widerstand |
1.8 Ohm |
Induktivität |
2.4 mH |
Rotor Trägheit |
38 g/cm2 |
Motorgewicht |
0.2 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
