NEMA 34 Achse 12N.M der Schrittmotor-Ausrüstungs-3 Schrittmotor CNC-hoher Auflösung

NEMA 34 Achse 12N.M der Schrittmotor-Ausrüstungs-3 Schrittmotor CNC-hoher Auflösung

Markenbezeichnung:	Casun
Modellnummer:	86SHD4505-37B
Moq:	1 Stk
Preis:	$99.8-$323
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

12 N.M.

Aktuell:

Motorlänge:

149mm

Welle:

37mm Länge

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Schrittmotor-Ausrüstung NEMA 34

3 Achsen-Schrittmotor-Ausrüstung

12N.M High Resolution Stepper Motor

Produkt-Beschreibung

Nema 34 Schrittmotor-Kit 3 Achsen 12N.M CNC Hochauflösender Schrittmotor

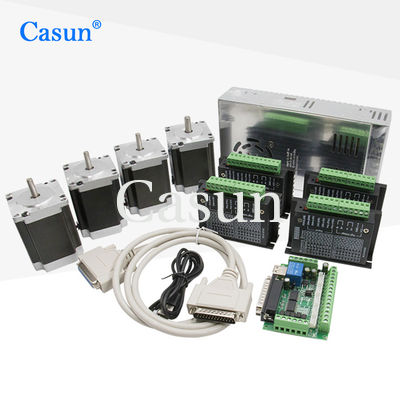

NEMA 34 12N.m Open-Loop-Schrittmotor-Kit beinhaltet 4 Motoren, 4 Treiber, 4 Netzteile und 1 Mach3-Controller.

Kit-Komponenten

Schrittmotorkabel: Verbindet Schrittmotoren mit Motortreibern und überträgt Strom und Steuersignale
Endschalter: Legt physische Grenzen für die Bewegung der CNC-Maschine fest und signalisiert, wenn maximale/minimale Positionen erreicht sind
Magnetische Encoder: Liefert Feedback zur Motorposition, um die Bewegungsgenauigkeit aufrechtzuerhalten
Spindelmotor (optional): Steuert die Drehung von Schneidwerkzeugen für Fräs- oder Routeranwendungen
Kühlsystem (optional): Verhindert Überhitzung von Motortreibern und Komponenten
Software: Enthält Steuerungs- und Programmiersoftware für die G-Code-Generierung, Werkzeugwegsimulation und CNC-Controller-Befehle

Hauptmerkmale

Hohes Drehmoment und hohe Präzision
Ideal für High-Tech- und Elektronikindustrieausrüstungen
Verfügbar in ein- oder doppelwelligen Ausführungen
12 Jahre Fertigungserfahrung mit über 800 Kunden
Professionelle Forschung und Entwicklung, Fertigung

Produktbilder

Motordaten

Schrittwinkel	1,8°
Rahmengröße	86mm
Phasenanzahl	2 Phasen
Nennstrom	5 A
Haltemoment	12N.m
Widerstand	1,1 Ohm
Induktivität	7,5 mH
Rotorträgheit	3600 g-cm²
Motorgewicht	5,5 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Leistungsdaten

Verfügbare Modelle

Modell	Haltemoment (mN.m)	Nennstrom (A)	Widerstand pro Phase (Ω)	Induktivität pro Phase (mH)	Rastmoment (mN.m)	Rotorträgheit (g.cm²)	Leitungsdraht	Motorlänge (mm)
60SHD4201	650	0,6	15	20	50	280	4	45
60SHD4401	1500	2,8	1	3,3	70	450	4	56
60SHD4601	3200	4,2	0,75	3,7	120	580	4	86
60SHD6602	2500	3	1,55	3,7	120	580	4	-

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungsdrähte mit speziellen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Angebot anfordern

Umbauten:

86x86mm NEMA 34

4A 4NM Schrittmotor NEMA 34

1.9kg Schrittmotor NEMA 34
