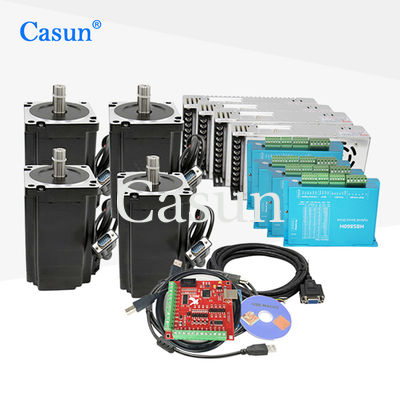

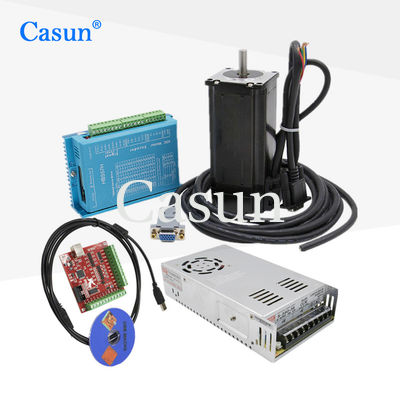

Heißes Verkauf NEMA 34 8.5N.m 3 Achsen- Endlosschleifen-Schrittmotor-Ausrüstungen mit magnetischem Kodierer für CNC-Maschinen

Heißes Verkauf NEMA 34 8.5N.m 3 Achsen- Endlosschleifen-Schrittmotor-Ausrüstungen mit magnetischem Kodierer für CNC-Maschinen

Markenbezeichnung:	Casun
Modellnummer:	86HS8N+HB860H
Moq:	1 Stk
Preis:	$120-$450
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

8.5N.m

Aktuell:

4,5A

Motorlänge:

112 mm

Welle:

33mm Länge

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

3 Achsen- Endlosschleifen-Schrittmotor

Endlosschleifen-Schrittmotor NEMA 34

Produkt-Beschreibung

Heißer Verkauf NEMA 34 8,5 Nm 3-Achsen-Closed-Loop-Schrittmotorkits mit Magnetcodierer für CNC-Maschinen

NEMA 34 8,5 Nm 3-Achsen-Closed-Loop-Schrittmotorkits mit Magnetcodierer für CNC-Maschinen bieten Hochleistungs-Bewegungssteuerungslösungen für Präzisionsfertigungsanwendungen.

Produktübersicht

NEMA 34 bezieht sich auf eine Standardgröße für Schrittmotoren mit einer Befestigungsflanschgröße von 3,4 Zoll (86 mm). Die Spezifikation „8,5 Nm“ gibt das Haltemoment des Motors an, das seine Fähigkeit misst, die Position bei Einwirkung äußerer Kräfte beizubehalten.

Ein 3-Achsen-Closed-Loop-Schrittmotorkit mit Magnetcodierer ist für CNC-Maschinen (Computerized Numerical Control) konzipiert. Closed-Loop-Schrittsysteme integrieren Rückkopplungsmechanismen wie Encoder, um die Position der Motorwelle zu überwachen und dem Steuerungssystem Rückmeldung zu geben. Dies ermöglicht eine genauere Positionierung und eine höhere Widerstandsfähigkeit gegen Blockieren oder Schrittverlust im Vergleich zu Open-Loop-Schrittsystemen.

Der Magnetcodierer ist ein Positionssensor, der Magnete und Hall-Effekt-Sensoren verwendet, um die Position der Motorwelle zu erkennen. Er liefert präzises Feedback über die Position des Motors, sodass das Steuerungssystem Echtzeitanpassungen vornehmen und genaue Bewegungen sicherstellen kann.

Hauptmerkmale

Hohes Drehmoment und hohe Präzision
Ideal für High-Tech- und Elektronikindustrieausrüstungen
Erhältlich in ein- oder doppelwelligen Ausführungen
12 Jahre Fertigungserfahrung mit über 800 Kunden
Professionelle Forschungs- und Entwicklungskapazitäten

Aussehen

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	86 mm
Phasenanzahl	2 Phasen
Nennstrom	4,5 A
Haltemoment	8,5 Nm
Widerstand	1,1 Ohm
Induktivität	7,5 mH
Rotorträgheit	3600 g-cm²
Motorgewicht	1,6 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel	1,8°
Maximale Temperatur	80 °C maximal
Umgebungstemperatur	-20 °C bis 50 °C
Lagertemperatur	-20 °C bis 100 °C
Luftfeuchtigkeitsbereich	85 % oder weniger, nicht kondensierend
Isolierung des Wickeldrahts	Klasse B 130 °C
Isolationswiderstand	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Drehmomentkurven

Submodelle

Modell	Haltemoment	Nennstrom	Widerstand pro Phase	Induktivität pro Phase	Detent-Drehmoment	Rotorträgheit	Leitungsdraht	Motorlänge
60SHD4201	650 mN.m	0,6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4 Nr.	45 mm
60SHD4401	1500 mN.m	2,8 A	1 Ω	3,3 mH	70 mN.m	450 g.cm²	4 Nr.	56 mm
60SHD4601	3200 mN.m	4,2 A	0,75 Ω	3,7 mH	120 mN.m	580 g.cm²	4 Nr.	86 mm
60SHD6602	2500 mN.m	3 A	1,55 Ω	3,7 mH	120 mN.m	580 g.cm²	4 Nr.

Kundenspezifische Anpassung verfügbar

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungsdrähte mit speziellen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle
