Laser-Maschine Ausrüstung 86x86x107mm 4.5N.M Endlosschleifen-Schrittmotor Kit Driver P.S. Mach3 NEMA 34

Laser-Maschine Ausrüstung 86x86x107mm 4.5N.M Endlosschleifen-Schrittmotor Kit Driver P.S. Mach3 NEMA 34

Markenbezeichnung:	Casun
Modellnummer:	86HSE4N+HBS860H
Moq:	1 Stk
Preis:	$100-$140
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

4.5N.m

Aktuell:

4.2a

Motorlänge:

107mm

Welle:

33mm Länge

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Endlosschleifen-Schrittmotor NEMA 34

4.5N.M Closed Loop Stepper Motor

Produkt-Beschreibung

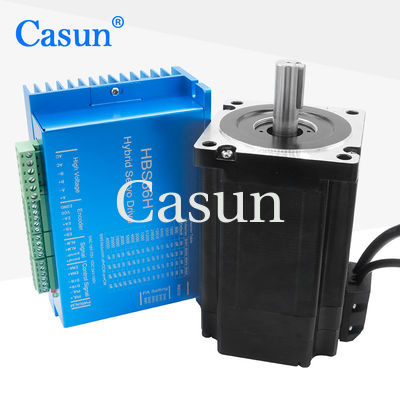

Lasermaschine 86x86x107mm 4.5N.M NEMA 34 Schrittmaschine mit geschlossener Schleife Fahrer PSU Mach3

Produktübersicht

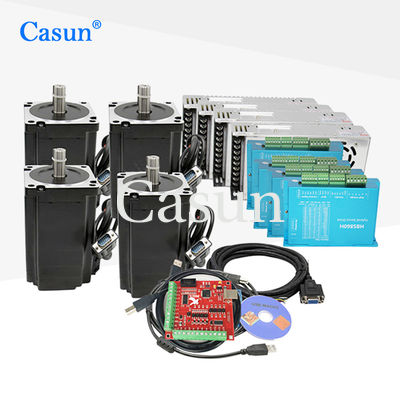

Das NEMA 34 4.5N.m Closed Loop Stepper Motor Kit umfasst einen Schrittmotor, einen Treiber, eine PSU und ein Mach3-CNC-Kit.Verwendung mit einem Mikrostepping-Treiber zur Verringerung von Vibrationen und zur Erreichung einer höheren Stufenlösung.

Hochdrehmoment und hohe Präzision
Ideal für die Hightech-Industrie und Elektronikindustrie
Erhältlich in Ein- oder Doppelwellenversionen
12 Jahre Erfahrung in der Fertigung für mehr als 800 Kunden
Berufliche Forschung und Entwicklung

Produktbilder

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	86 mm
Anzahl der Phasen	Phase 2
Nennstrom	4.2 A
Haltemoment	4.5 N.m.
Motorgewicht	20,5 kg
Anzahl der Leads	4
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80°C

Umgebungstemperatur: -20°C bis 50°C

Lagertemperatur: -20°C bis 100°C

Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung: Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Drehmomentkurven

Untermodelle

Modell	Haltemoment	Nennstrom	Widerstand pro Phase	Induktivität pro Phase	Bremsmoment	Trägheit des Rotors	Bleitrahmen	Motorlänge
60SHD4201	650 mNm	0.6 A	15 Ω	20 mH	50 mNm	280 g.cm2	4	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	30,3 mH	70 mNm	450 g.cm2	4	56 mm
60SHD4601	3200 mNm	4.2 A	00,75 Ω	30,7 mH	120 mNm	580 g.cm2	4	86 mm
60SHD6602	2500 mNm	3 A	1.55 Ω	30,7 mH	120 mNm	580 g.cm2	4	-

Anwendungen und Möglichkeiten

Schrittmotoren mit enger Schleife sind besonders nützlich in Anwendungen, in denen eine präzise Positionierung von entscheidender Bedeutung ist, wie CNC-Maschinen, 3D-Drucker, Robotik und Automatisierungssysteme.Sie bieten eine verbesserte Leistung, höheres Drehmoment bei hohen Drehzahlen und geringere Positionsfehler im Vergleich zu herkömmlichen Schrittmotoren mit offenem Kreislauf.

Verschlüsselung

Bremse

Getriebe

Schacht
