Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

NEMA 34 86x86mm Achsen-offene Schleife-Schrittmotor 12N.M For CNC-Ausrüstungs-4 CNC-Maschine

NEMA 34 86x86mm Achsen-offene Schleife-Schrittmotor 12N.M For CNC-Ausrüstungs-4 CNC-Maschine

Markenbezeichnung: Casun
Modellnummer: 86SHD4505-37B
Moq: 1 Stk
Preis: $99.8-$323
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Stiefengel:
1,8°
Haltemoment:
12000mN.m
Aktuell:
5A
Motorlänge:
149mm
Welle:
37mm Länge
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Versorgungsmaterial-Fähigkeit:
40000+PCS+Monat
Hervorheben:

4 Achsen-offene Schleife-Schrittmotor

,

12N.M Open Loop Stepper Motor

Produkt-Beschreibung

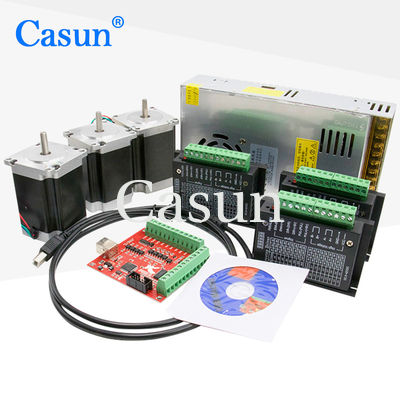

Nema 34 86x86mm CNC-Kit 4 Achsen offener Schaltkreislauf-Schrittmotor 12N.M für CNC-Maschine
NEMA 34 CNC-Kit mit 4-Achsen-Schrittmotoren mit 12 N.m Drehmoment, speziell für CNC-Maschinen entwickelt.und 1 Mach3 Steuerung.
Komponenten der Ausrüstung
  • NEMA34 Schrittmotoren:Motoren mit hohem Drehmoment zur präzisen Steuerung von CNC-Maschinenachsen

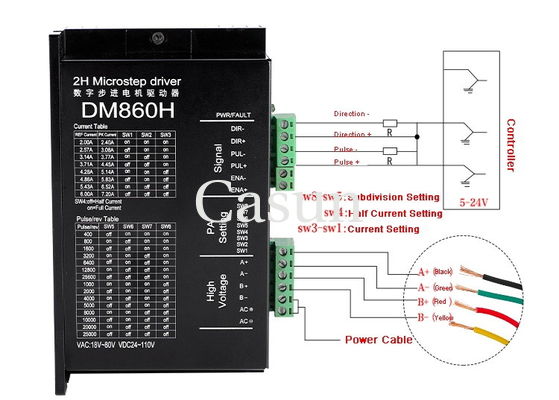

  • Kraftfahrer:Elektrische Steuerungen zur Steuerung des Schrittmotorenbetriebs
  • Stromversorgung:Versorgt Motoren und Fahrer mit der notwendigen elektrischen Energie
  • CNC-Steuerung:Interpretiert G-Code-Befehle und steuert Maschinenbewegungen
  • Verkabelung und Anschlüsse:Komplettverbindungen zur Systemintegration
  • Montageklammern:Hardware für die sichere Montage von Bauteilen
Wesentliche Merkmale
  • Hochdrehmoment und Präzisionsleistung
  • Ideal für Hightech- und elektronische Industrieanlagen
  • Erhältlich in Ein- oder Doppelwellenkonfigurationen
  • 12 Jahre Erfahrung in der Produktion für mehr als 800 Kunden
  • Fachwissenschaftliche Forschungs- und Entwicklungskapazitäten
Aussehen
NEMA 34 stepper motor appearance and design
Abmessungen
NEMA 34 stepper motor dimensional diagram
Motorspezifikationen
Schrittwinkel 10,8°
Größe des Rahmens 86 mm
Anzahl der Phasen Phase 2
Nennstrom 5 A
Haltemoment 12 N.m
Widerstand 1.1 Ohm
Induktivität 7.5 mH
Rotor Trägheit 3600 g-cm2
Motorgewicht 50,5 kg
Anzahl der Leads 4
Verbindung Bipolar
Betriebsspezifikationen
  • Schrittwinkel: 1,8°
  • Höchsttemperatur: 80°C
  • Umgebungstemperatur: -20°C bis 50°C
  • Lagertemperatur: -20°C bis 100°C
  • Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend
  • Magnetdraht Isolierung: Klasse B 130°C
  • Isolierwiderstand: 100 M Ohm bei 500 VDC
  • Dielektrische Leistung: 500 VDC für 1 Minute
Drehmomentkurven
NEMA 34 stepper motor torque performance curves
Verfügbare Modelle
Modell Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu berücksichtigen. Nennstrom (A) Widerstand pro Phase (Ω) Induktivität pro Phase (mH) Bremsmoment (mN.m) Rotor Trägheit (g.cm2) Bleidraht (Nr.) Motorlänge (mm)
60SHD4201 650 0.6 15 20 50 280 4 45
60SHD4401 1500 2.8 1 3.3 70 450 4 56
60SHD4601 3200 4.2 0.75 3.7 120 580 4 86
60SHD6602 2500 3 1.55 3.7 120 580 4 -
Anpassungsmöglichkeiten
Wenn unser Standardmotor Ihren Anforderungen nicht gerecht werden kann, können wir den Motor nach Ihren Anforderungen anpassen.Größen der Anlage, Leitungen mit besonderen Anforderungen, Steckverbinder usw.
Verschlüsselung
Stepper motor encoder option
Bremse
Stepper motor brake option
Getriebe
Stepper motor gearbox option
Schacht
Stepper motor shaft option
Holen Sie sich ein Zitat.
Bitte klicken Sie oben auf die Schaltfläche "Ein Angebot erhalten", um uns Ihre Anforderungen mitzuteilen.
Umbauten:

86x86mm NEMA 34

4A 4NM Schrittmotor NEMA 34

1.9kg Schrittmotor NEMA 34
