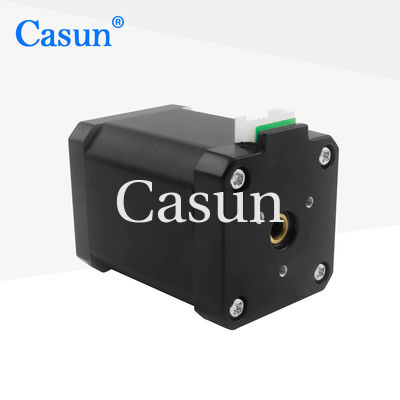

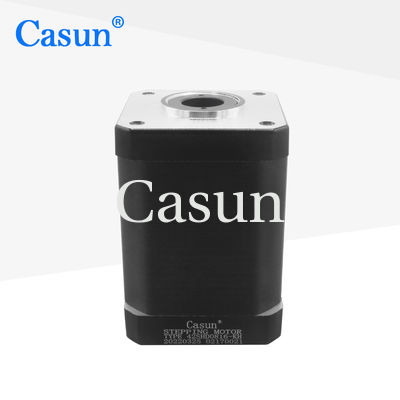

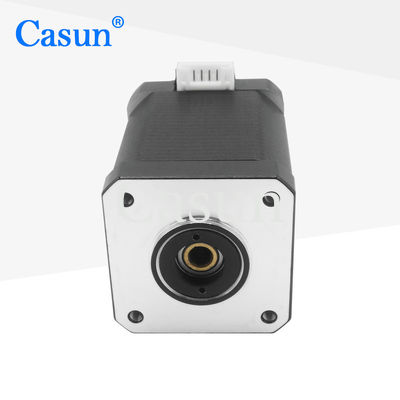

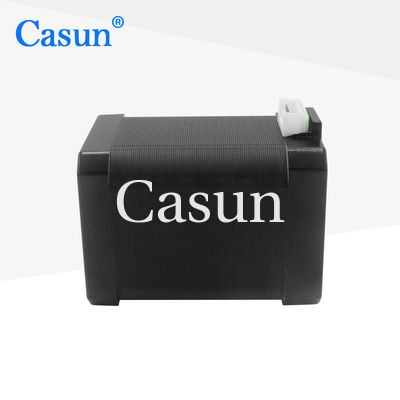

2-phasiger 1,8 Mikro-Schrittmotor 3.0A Grad-Höhlen-Welle NEMA 17 42*42*60mm für Roboter
Verglichen mit herkömmlichen Schrittmotoren, liefert es größeren Drehmomentertrag, verringert Energieverlust und verbessert System-Leistungsfähigkeit.
Kein Bedarf, traditionelle mechanische Getriebekomponenten zu benutzen (wie Koppelungen, Reduzierer, etc.)
Eigenschaften:
-
Berufsgetriebelösungsspezialist
-
Hybrider Stepperbau
-
Verfügbar in den einfachen oder doppelten Wellenversionen
-
Unsere Ingenieure sind innerhalb 48 Stunden in Kontakt, zum der besten Lösung bereitzustellen
-
Kundenbezogenheiten auf Anfrage
Bewegungsspezifikationen
|
Schritt-Engel
|
° 1,8
|
|
Fram-Größe
|
42 Millimeter
|
|
Zahl der Phase
|
2-phasig
|
|
Nennstrom
|
3.0Amp
|
|
Haltemoment
|
800mN.m
|
|
Widerstand
|
1.4ohm
|
|
Induktanz
|
2.8mH
|
|
Rotor-Trägheit
|
² 102g-cm
|
|
Bewegungsgewicht
|
0.55kg
|
|
Leitspindel
|
-
|
|
Verbindung
|
Zweipolig
|
Funktionierende Spezifikationen
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Wellen-Radialspiel: 0.02Max. (450g-load)
Wellen-axiales Spiel: 0.08Max. (450g-load)
Max. Radialkraft: 28N (20mm vom Flansch)
Max. axiale Kraft): 10N
Drehmoment-Kurven
Submodelle
| Modell |
Haltemoment |
Schritt-Winkel |
Bewegungslänge |
Art der Welle |
Nennstrom |
| 42SHD4950 |
0.13N.m |
1.8° |
20mm |
D Shaft-20mm |
1.0A |
| 42SHD4003 |
0.26N.m |
1.8° |
34mm |
D Shaft-20mm |
0.4A |
| 42SHD0261 |
0.45N.m |
1.8° |
40mm |
D Shaft-20mm |
1.68A |
| 42SHD4425 |
0.59N.m |
1.8° |
48mm |
D Shaft-24mm |
2.0A |
| 42SHD4813 |
0.8N.m |
1.8° |
60mm |
D Shaft-24mm |
2.1A |
| Körper-Länge |
Durchmesser der Schraube |
Neigung |
Länge der Schraube |
20 Millimeter
34 Millimeter
40 Millimeter
48 Millimeter
60 Millimeter
|
5 |
2 |
20-1000 Millimeter |
| 8 |
| 6,35 |
1,27 |
| 3,175 |
| 6,35 |
| 6,5 |
3 |
| 6,35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,
wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen
Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.
