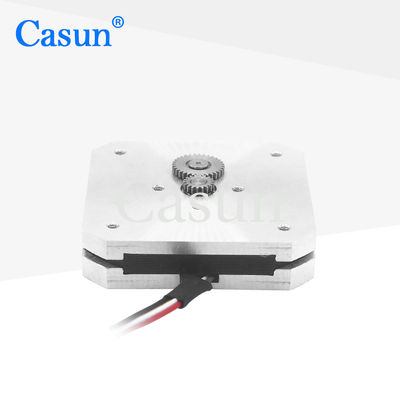

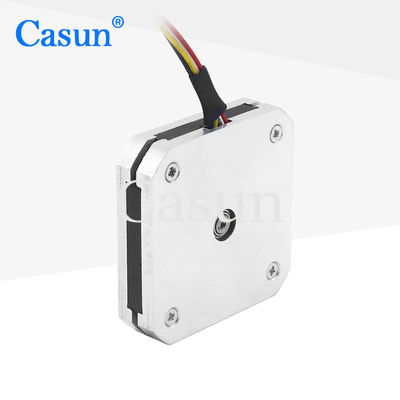

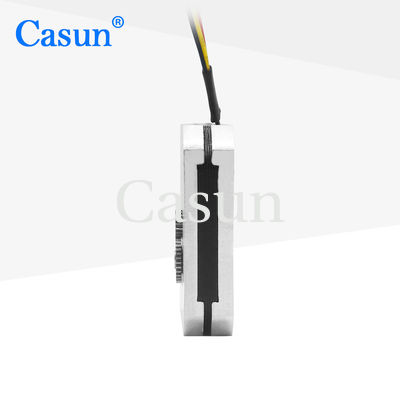

Casun Pancake Schrittmotor 57x57x13mm flach mit hohem Schrittmotor

Casun Pancake Schrittmotor 57x57x13mm flach mit hohem Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	42SHY4102-2A1
Moq:	1 Stk
Preis:	$8-$10.84
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

prouct:

nema57

Haltemoment:

36mN.m

Nennstrom:

0,5A

Stromspannung:

DC 5.2V

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

Pancake-Stepper-Motor 57x57x13 mm

Flatpancake-Schrittmotor

Produkt-Beschreibung

Casun Pancake-Schrittmotor 57x57x13mm Flachschrittmotor mit hohem Schrittmotor

NEMA17 Flachschrittmotor 42mmx42mmx19.8mm Pfannkuchenschrittmotor für medizinische Schönheitsgeräte Robotik

Die Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Casun Pancake Schrittmotor 57x57x13mm flach mit hohem Schrittmotor 2

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.5A
Haltemoment	36 mN.m
Widerstand	3.5 um
Induktivität	10,8 mH
Rotor Trägheit	12 g-cm2
Motorgewicht	00,06 kg
Anzahl der Leads	4
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Drehmomentkurven

Untermodelle

Modell	Motorlänge	Strom	Haltemoment

P28SHD4611	9.5 mm	0.5A	16 mN.m

P28SHD4701	10.6 mm	0.5A	20 mN.m

P28SHD4750	13 bis 15 mm	0.5A	25mN.m

P28SHD4950	17.9 mm	0.5A	35 mN.m.

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Casun Pancake Schrittmotor 57x57x13mm flach mit hohem Schrittmotor 3

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
